Placa de E/S digital

TTLPCI Express

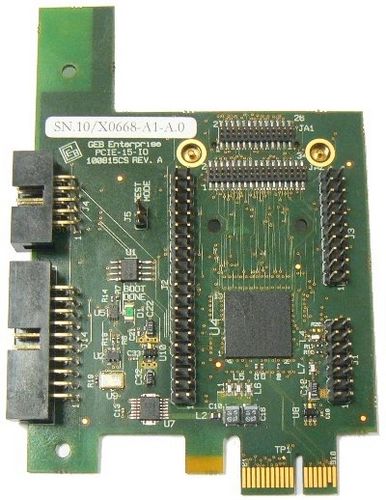

A placa PC padrão de PCIe é equipada com todas as características necessárias para começar usar as características avançadas da família de Altera CycloneIV-GX. As exigências do teste são cumpridas igualmente, com a ajuda de uma placa do Sopc-Cartão. O PCIe vem no tamanho padrão, com até 53 canaletas digitais do entrada/saída do usuário, padrão de 3.3V LVTTL, cada uma com um sentido independente, assim como as sensibilidades da movimentação, as bidirecionais e as tri-state. Tem uma única tensão de fonte de alimentação 3.3V, com acorda a sustentação, um sinal de pulsos de disparo da entrada do usuário e dois sinais de pulsos de disparo output, com padrão dedicado de PLL e de 3.3V LVTLL. É um dispositivo de carregador, com uma porta de acesso do teste, contornos do monitor da fonte de alimentação e da restauração, e embarca o oscilador de cristal cada um. 2 o módulo do MB SRAM é opcional, e o dispositivo é complacente com o JTAG/IEEE 1149.1 limite-faz a varredura do conector padrão do dinamitador.
