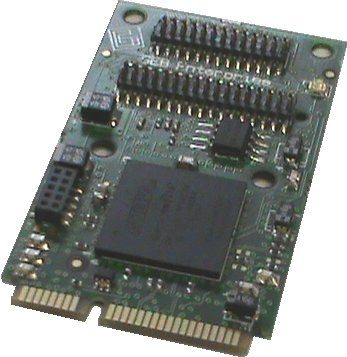

Placa de E/S digital Mini PCIe Fpga I/O Card

TTLPCI Express

O sistema de PCIe do elevado desempenho de GEB na placa do cartão (Sopc-Cartão) faz fácil adicionar em seu SBC ou MINI-ITX uma capacidade poderosa do I/O. O projeto de PCIe pode ser suportado pelos sistemas expressos básicos do fpga do PCI que podem incluir SGDMA. Os excitadores de dispositivo de PCIe estão disponíveis para o O.S. principal. Os excitadores fazem fácil alcançar aos registos do I/O, às memórias, à interrupção de PCIe e ao acesso direto da memória de PCIe. Para especificações, tem dois conectores do I/O, 34+26 pinos, fileiras duplas, 50 conectores do encabeçamento dos moinhos (série de Samtech FTS). Igualmente inclui um dispositivo de carregador com o ISP (na programação de sistema) que usa o dinamitador do USB de Altera. Igualmente vem com um poder no monitor e nos circuitos da restauração assim como 53 canaletas de I/O digitais do usuário, 3.3V LVTTL complacente, cada um que têm o sentido independente, movimentação, bidirecionais, e capacidades tri-state.
