Placa conversora PCIe

E/SFPGA

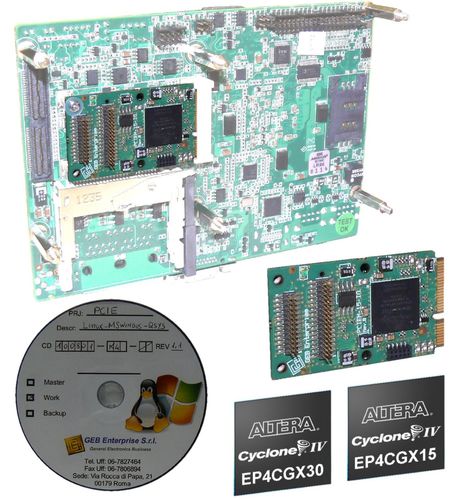

Placa realçada empresa de GEB a mini PCIe faz fácil adicionar uma capacidade poderosa do I/O e do DSP em seus cartões-matrizes do SBC ou do MINI-ITX. Adiciona a capacidade elevada programável do I/O e do DSP da largura de faixa de FPGA a baixo custo, fazendo lhe o ideal para equipamentos no muitos campos da aplicação, tais como eléctromedical, automatização, sonar, radar do meteo, desempenhos e análise da taxa de erros, vídeo e jogadores e registradores dos dados. Usando o acesso direto da memória e a memória de sistema do PC você será armazenar/córrego dados da recordação até aproximadamente 250 Mbytes/segundo reservando construir o jogador/registrador memoryless dos dados com capacidade de DSP. O mini factor de formulários padrão de PCIe é ideal para muitos tipos das aplicações, está atual em muitos cartões-matrizes compactos do PC tais como Intel Galileo e Advantech MIO-5250. O PCIEM-15-IO hospeda um Altera CycloneIV-GX EP4CGX30BF14C6N FPGA que faça as relações de alvo hardwired disponíveis de PCIe, 29440LE, 1080Kbits RAM, 4xPLLs, 80xMultiplyers. Os conectores do I/O, trazendo para fora 53 pinos do I/O FPGA e 3 pulsos de disparo, conectam a placa da parte frontal, tal como o deslocador nivelado ou o ADC/DAC. Um módulo de um RAM de 2 Mbytes pode igualmente ser hospedado neles que reservam usar um processador central de NIOSII para segurar interrupções críticas. Usando as ferramentas de Altera, alguns pre-criaram as estruturas fornecidas dentro do jogo do desenvolvimento e o IP livre de Altera, você poderá construir um sistema completo do costume FPGA em poucas horas. Os excitadores de MS Windows e do linux, podem ao read/write os registos do I/O, seguram interrupções, controlam o acesso direto da memória na memória virtual. Os programas do programa demonstrativo e do exemplo estão igualmente disponíveis.
