Transmissor de pressão relativa SR2
cerâmicostrain gaugepiezorresistivo

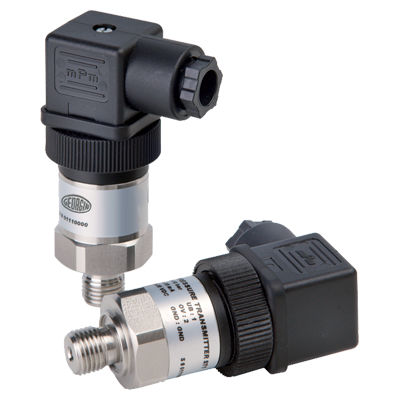

Transmissor de pressão relativa - SR2  - GEORGIN S.A. - cerâmico / strain gauge / piezorresistivo
Transmissor de pressão relativa - SR2  - GEORGIN S.A. - cerâmico / strain gauge / piezorresistivo
Guardar nos favoritos
Comparar


Características

Tipo de pressão
relativa
Tecnologia
cerâmico, strain gauge, piezorresistivo
Saída
4–20 mA
Tensão de alimentação
5 Vcc
Montagem
com rosca
Material
em aço inoxidável
Grau de proteção
CEM, IP65
Outras características
CE, com dois fios, OEM, RoHS
Faixa de pressão

MÁX: 600 bar
(8.702,26 psi)

MÍN: -1 bar
(-14,5 psi)

Temperatura de processo

MÁX: 85 °C
(185 °F)

MÍN: -25 °C
(-13 °F)

Descrição

Versão : pressão relativa Tecnologia : » Medidor de tensão esmaltado espesso no suporte de cerâmica » Célula piezoresistiva Saída : " 0-10Vdc Opções : » Restringir a ligação em processo » Ligação eléctrica especial Função Transmissor concebido para fins industriais que requerem instrumentos fortes e de baixo custo com boa repetibilidade. Elemento sensor Modelo SR1 Medidor de tensão espesso em cerâmica Modelo SR2 tecnologia Piezoresistiva Alcance relativo a pedido -1...0 a -1...24 bar e balanças especiais Limite de sobrepressão Consulte a tabela no verso LoadR(Ω)=(Usupply-8V)/0.02ARL>5KΩRL>10KΩProtection contra a polaridade inversa. Erro global máximo ≤ 1% FS Não-linearidade (BFSL)≤ ± 0,5% FS de acordo com a EN61298-2 Desvio de zero ≤ ± 0,5% escala típica ≤ ± 0.8% FS Derivação de temperatura 1% escala típica entre 0 e 80°C 2,5% escala máxima completa Descarga a longo prazo ≤ 0,2% FS de acordo com a EN61298-2 Tempo de resposta < 4ms Caixa Aço inoxidável ventilado até 16 bar Ligação de processo em aço inoxidável 316L 1/4" BSPM como padrão (outros : consultar verso) Peças molhadas SR1 modelo 316L st.st. + cerâmica + junta de Viton SR2 modelo 316L diafragma st.st. + junta de Viton Protecção IP 65 Ligação eléctrica EN 175301-803 para cabo Ø4 a 6 mm Valores substituídos ≈ 3,7 mA ou ≈ 25 a 27 mA quando o medidor de tensão se parte Emissão e Imunidade de acordo com a norma EN 61326 grupo 1 - Classe B para aplicações industriais Conformidades EMC 2004/108/CE PED 97/23/CE RoHS 2011/65/CE

---

Catálogos

SR2 series
SR2 series
2 Páginas
