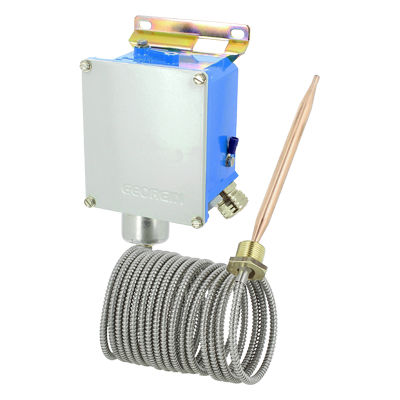

Interruptor de temperatura de expansão de gás F M

capilarajustávelSPDT

Estojo: zamak revestido com epóxi Elemento sensor: lâmpada de aço inoxidável ou de cobre e capilar Proteção capilar: armadura de aço inoxidável Comutador: 1 ou 2 de mudança (SPDT) / fixo ou banda morta ajustável Bucim: latão niquelado M16 ou conector JUPITER Características: » Fixação em aço inoxidável » Suporte de fixação reforçado - Tipo Marinha A variação de pressão (ou temperatura transformada em pressão de acordo com a lei de pressão saturada [pressão de vapor]) é transmitida ao sensor "S" que ativa um mecanismo interno que compreende um sistema de balanceamento de força A força produzida pela variação de pressão no sensor "S" é equilibrada pela mola de variação. A força aplicada pode ser ajustada através de um parafuso "RS" que pode ser usado para ajustar um determinado ponto de operação (ou balanceamento). Caso o ponto de equilíbrio seja ultrapassado, o braço do governador se moverá. Qualquer movimento será detectado pelo contato "C" no final do curso. A variação de pressão que requer que o contato seja reinicializado em sua posição inicial é chamada de "desvio". O valor do desvio pode ser aumentado através do ajuste da mola de variação usando a roda rotulada "W". O disparo do contato só pode ser ajustado para cima. A função eléctrica do dispositivo 34D no presente folheto de instruções técnicas. Os detectores compreendem o seguinte: -Uma unidade composta por 1 ou 2 interruptores banhados a ouro e um mecanismo operacional. -Um sensor de pressão (conexão de processo M20x1,5 para as versões 1 e 2 ; ½" BSP M para a versão 3)
