Geofone vertical BHG-2

horizontal

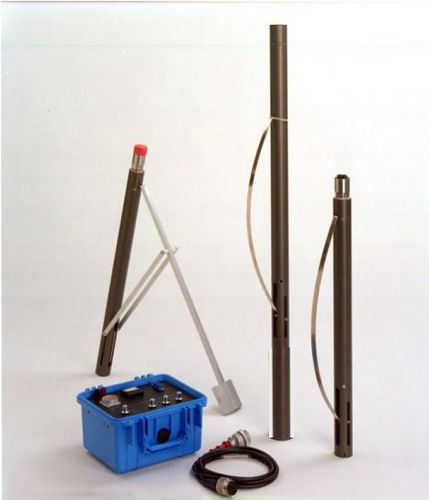

O Geostuff oferece uma seleção de geofones de furo de parede. O modelo BHG-2 (retratado à direita na fotografia) contém um geofone de 3 componentes numa orientação X-Y-Z. O diâmetro externo é de 1,85 polegadas (47 mm), pequeno o suficiente para caber dentro de um tubo de plástico de 40, 2 polegadas. O mecanismo de aperto é uma mola de aço robusta, comprimida por um motor elétrico DC. Não há bexigas de borracha para quebrar ou tubos para vazar, e o funcionamento é relativamente independente da profundidade. Os modelos BHG-2 têm sido usados a profundidades de 500 metros (consulte a fábrica para obter detalhes). Os elementos geofónicos padrão são de alto rendimento, 15 Hz de frequência natural que podem operar com a ferramenta vertical ou horizontal. Elementos também estão disponíveis com frequências naturais de 10, 14, 28 ou 40 Hz. O BHG-3 (foto, centro) inclui três elementos geofônicos, mais uma bússola fluxgate e um servo mecanismo que gira automaticamente os geofones horizontais para o azimute de sua escolha. O Controlador BHGC-1 está disponível. Esta unidade comuta a energia para o mecanismo de grampo e bússola, e também direciona o sinal dos geofones para o seu sismógrafo padrão. O mecanismo de aperto é accionado por um motor CC, accionado pela potência enviada para baixo por dois dos condutores. A polaridade é invertida para soltar o grampo O controlador de superfície fornece energia ao mecanismo de fixação e liga os sinais geofónicos ao seu instrumento sísmico padrão. O controlador BHGC-1b opera um geofone, enquanto o controlador BHG-4 pode operar até quatro geofones separados. O controlador requer potência 24 volts DC com cabos de até 200 metros de comprimento, ou mais tensão para cabos mais longos.
