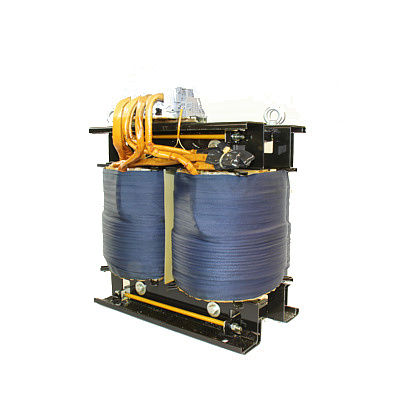

Transformador de potência EGM-B series

encapsulado em resina epóximonofásicode piso

Estes transformadores são fabricados segundo a norma VDE 0570/IEC 61558 e cumprem as condições de utilização normal sem requisitos especiais. Os valores de potência indicados referem-se à versão com enrolamentos separados e, no caso de uma série de modelos com conduta de ar, à posição de funcionamento indicada. Se os transformadores forem instalados na caixa especificada nas folhas de dados, a classe de isolamento muda de ta = 40°C/B para ta = 25°C/B ou a potência que pode ser aspirada deve ser reduzida em conformidade. Os bornes que são seguros contra toque com o dedo são fornecidos para conexão. -Faixa de potência 16 - 420 kVA -Transformador de tira de fita -Frequência 50/60 Hz -Montagem em base de suporte -O terminal bloqueia à prova de choque para VBG 4 -Classe de isolamento ta = 40°C/B -Posição de operação eixo magnético vertical -Classe de protecção I -Tipo de proteção IP00
