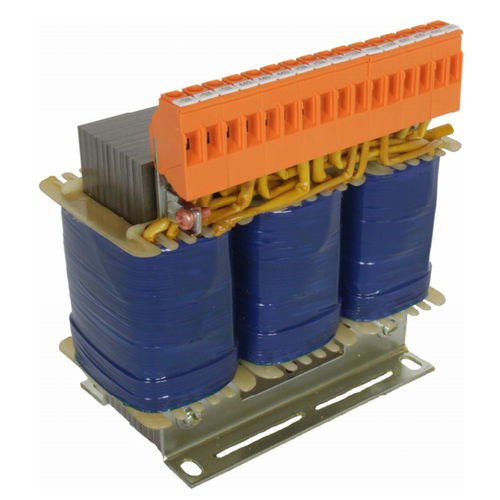

Transformador de potência DK series

encapsulado em resina epóxitrifásicode piso

Estes transformadores são construídos de acordo com a norma VDE0570/IEC 61558 e satisfazem as condições de utilização normal sem requisitos especiais. Os valores de potência indicados referem-se à versão com enrolamentos separados e, no caso da série do tipo com conduta de ar para a posição de funcionamento especificada. Se os transformadores forem instalados na caixa especificada nas folhas de dados, a classe de isolamento muda de ta = 40°C/B para ta = 25°C/B ou a potência que pode ser aspirada deve ser reduzida em conformidade. Os bornes que são seguros contra toque com o dedo são fornecidos para conexão. Outras versões estão naturalmente disponíveis a pedido, por exemplo, transformadores automáticos, transformadores com diferentes frequências, com enrolamento de 2 células, com enrolamentos de alta corrente ou com menores perdas ou quedas de tensão, classes de isolamento mais elevadas, etc. As 3 bobinas podem ser atribuídas a diferentes grupos vetoriais dependendo das características requeridas. A tabela a seguir contém uma seleção desses grupos vetoriais com os grupos preferidos destacados. Nossos transformadores trifásicos são construídos de acordo com o grupo vetorial Yy0, a menos que solicitado de outra forma. Transformadores trifásicos para VDE 0570/IEC 61558 -Faixa de potência 50 VA - 3 kVA -Transformador tipo núcleo -Frequência 50/60 Hz -Montagem em base de suporte -O terminal bloqueia à prova de choque para VBG 4 -Classe de isolamento ta = 40° C/B -Classe de protecção I -Tipo de proteção IP00
