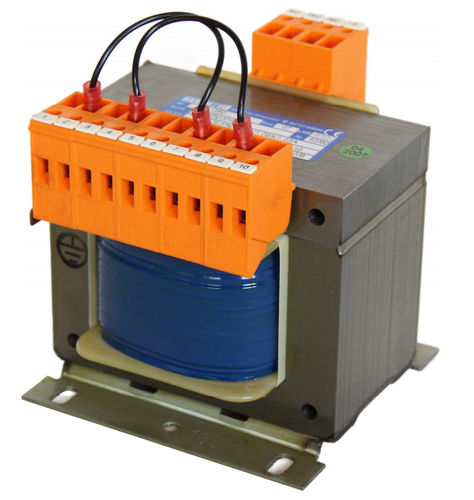

Transformador de potência SEU series

encapsulado em resina epóxipara circuitos impressoslaminado

Os transformadores de controlo-potência são utilizados para alimentar os circuitos de controlo. A sua aplicação está descrita na DIN VDE 0570/2-2 que recomenda a utilização de transformadores de potência de controlo em circuitos de controlo com mais de cinco bobinas de funcionamento electromagnéticas. Uma fonte de alimentação com transformadores de controle oferece uma série de benefícios, por exemplo, a simples correspondência com diferentes tensões de rede. As correntes de curto-circuito na rede de controle permanecem em níveis suportáveis para o equipamento em uso. No teste de tensão especificado na VDE 0570/2-2, o equipamento no circuito de controlo não está sujeito à tensão de teste. Tensões diferentes da tensão de comando (p. ex., 24 V) podem ser produzidas através de pontos de toma de pressão no transformador de potência de comando. Os picos de tensão que ocorrem na rede de distribuição não têm qualquer efeito sobre o equipamento no circuito de controle. Os circuitos de controlo podem ser operados com ou sem ligação à terra, independentemente do tipo de redes. Os transformadores de potência de controlo são fabricados com enrolamentos primários e secundários separados, de acordo com a norma VDE 0550 parte 3. Na série SET, as distâncias de fuga e de fuga, bem como a tensão de teste, estão em conformidade com a norma VDE 0570/2-2. O utilizador deve tomar as medidas adequadas para se proteger contra sobrecargas e curto-circuitos. Transformadores universais de controle-potência para VDE 0570/2-2-2/IEC61558/2-2 -Faixa de potência 100 - 1000 VA -Transformador tipo casco com enrolamentos separados -Frequência 50/60 Hz Tensões de entrada 200-220-220-230-240-340-360-380-380-400-420-420-440- 460-480-580-500-530-550 V -Tensões de saída 230 V ± 5% -Outras tensões de saída por disposição -As tensões preferenciais adicionais são 110 V, 42 V e 24 V -Montagem em base de suporte
