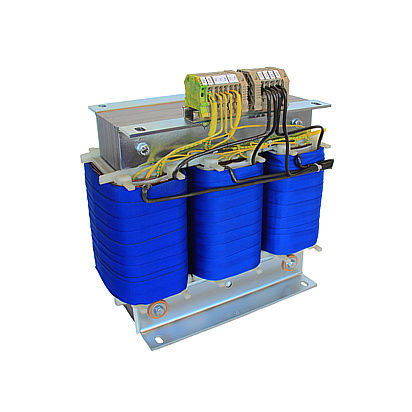

Transformador de isolamento GMTD series

encapsulado em resina epóxitrifásicode piso

Os transformadores de isolamento são utilizados para o isolamento eléctrico de circuitos, a fim de reduzir os perigos resultantes do contacto acidental com peças ligadas à terra e sob tensão em simultâneo. Os transformadores de isolamento podem ser utilizados para satisfazer a medida de protecção "separação protectora". O equipamento ligado está isolado de forma segura da rede de alimentação e não pode ser ligado à terra. Os transformadores de isolamento estão sujeitos às normas DIN/VDE 0570/2-4/IEC61558/2-4 Parte 1. Aplicam-se os seguintes valores nominais máximos: -Tensão de entrada: 1000 V -Frequência: 500 Hz -Tensão de saída: 1000 V (sem carga e carga) -Poder: oTransformadores monofásicos: 25 kVA transformadores trifásicos: 40 kVA Os transformadores de isolamento devem ser marcados com o símbolo para distingui-los dos transformadores para outras aplicações. Transformadores de isolamento trifásico para VDE 0570/2-15/IEC61558/2-15 Enrolamento de protecção entre o enrolamento primário e o secundário. Secundário com ligação simétrica para monitorização do isolamento. -Faixa de potência 3,15 - 8 kVA -Tensão principal 3 x 400 V -Com ± 5% de tomadas para correspondência com a tensão de rede -etzspannungsanpassung -Frequência 50/60 Hz -Saída 3 x 230 V, ponto estrela destacado -Circuncisão Yyno -Tensão de impedância de 3% -Corrente sem carga Io < 3% da corrente nominal -Corrente de pico de corrente de pico máx. 12 x IN -Classe de isolamento ta = 40°C/B -Interruptor termostático para sinal acústico ou visual em caso de aquecimento não permitido -Classe de protecção I -Tipo de proteção IP00 -(Adequado para instalação até IP23)
