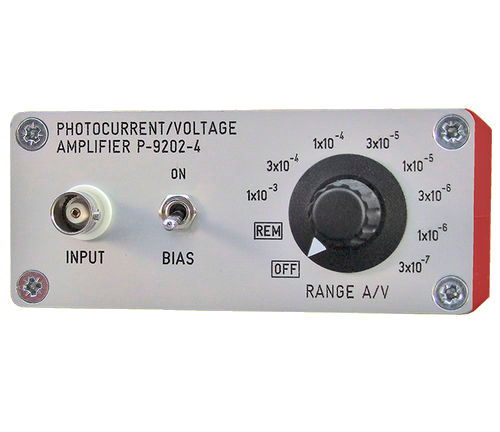

Amplificador de corrente P-9202-4

de transimpedânciaeletrônico

Amplificador de transimpedância para detectores de luz Fotodíodos de silício, germânio e índio gálio Arsenídeo oferecem a melhor correlação de linearidade de entrada de luz para seu sinal elétrico quando operados em modo fotovoltaico. A simulação de um curto-circuito real em uma entrada de amplificador de sinal requer um amplificador de conversão de corrente para tensão com tensão de offset muito baixa independente da faixa de ganho selecionada. Sinal de saída de baixo ruído Os amplificadores P-9202 montados em um invólucro de blindagem metálica equipado com restos de feedback de baixo ruído e relés de leitura de contato de ouro para seleção de ganho oferecem sinais de tensão de baixo ruído. Modelo de tempo de subida curto P-9202-4 O modelo P-9202-4 é um amplificador rápido com uma faixa de sensibilidade comutável de 8 passos de 300 nA/V a 1 mA/V e uma taxa de rotação quase constante de 1 µs em todas as faixas de ganho. Fotodíodos podem ser operados em modo fotovoltaico ou fotodíodo (-5 V de tensão de polarização). Útil em aplicativos que exigem alta largura de banda de até 330 kHz ou tempo de subida curto de 1 µs. Modelo de uso geral P-9202-5 O modelo P-9202-5 é um amplificador de uso geral com uma faixa de sensibilidade comutável de 8 passos de 100 pA/V a 1 mA/V e taxa de rotação dependente do ganho. Fotodíodos podem ser operados em modo fotovoltaico ou fotodíodo (-5 V de tensão de polarização). Modelo de ganho muito alto P-9202-6 O modelo P-9202-6 é um amplificador de sensibilidade muito alta com uma faixa de sensibilidade comutável de 8 passos de 10 pA/V a 100 µA/V e taxas de rotação variáveis, dependentes do ganho. Este modelo é adequado para aplicações envolvendo sinais de fotodíodos muito baixos a partir de 10 femto A (0,01 pA).
