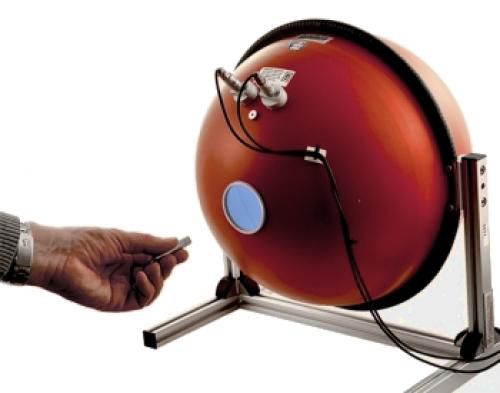

Detector de potência laser com esfera integradora ISD-30

Detector de esfera integrado de 300 mm de diâmetro, configurado para medir díodos laser e díodos laser com uma divergência de até 64° e potências de pico de até 100 W. Porta de medição de 100 mm de diâmetro O detector de esfera integrador ISD-30 com esfera integradora de 300 mm de diâmetro apresenta uma grande porta de medição de 100 mm de diâmetro, tornando-o adequado para uso com feixes laser de diâmetro maior, como os localizadores de faixa laser. A esfera é revestida com sulfato de bário (ODP97). Se necessário, a porta de medição pode ser reduzida para diâmetros menores com redutores de porta. Ampla resposta espectral O detector de esfera de integração está equipado com um díodo Si ou um díodo InGaAs. O diodo Si cobre a faixa de comprimento de onda de 400 nm a 1100 nm, o InGaAs a faixa de 800 nm a 1800 nm. Se a faixa de responsividade total for necessária, a ISD-30 também está disponível com ambos os detectores. Detectores com Difusor Windows As janelas difusoras montadas na frente dos detectores permitem aos detectores integrar a radiação reflectida de quase toda a superfície da esfera de integração, minimizando os pontos quentes causados pela primeira reflexão do feixe. Detector em "Posição Sombra" O detector é posicionado próximo à porta de medição para um grande ângulo de aceitação dentro da esfera sem irradiação direta do detector. Isso elimina a necessidade de usar um defletor. Conector de Fibra e Porta Auxiliar Além da porta do detector e da porta de medição, o ISD-30 também está equipado com duas portas adicionais: - Um conector SMA para conectar uma fibra de um espectralradiômetro à esfera - Uma porta auxiliar, por exemplo, para usar para correção de substituição
