Detector de corrente ISD-1.6-SP-Vxx
de fotodíodocompacto

Detector de corrente - ISD-1.6-SP-Vxx - Gigahertz Optik GmbH - de fotodíodo / compacto

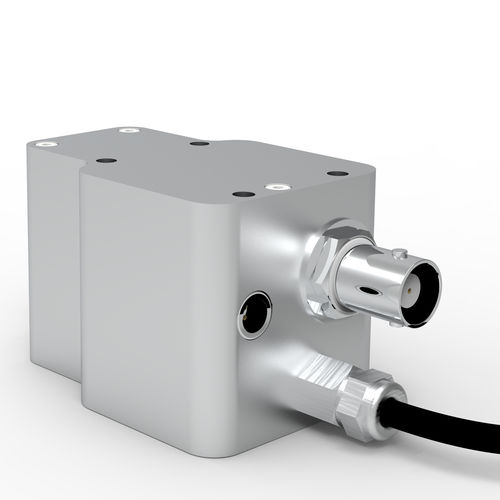

Detector de corrente - ISD-1.6-SP-Vxx - Gigahertz Optik GmbH - de fotodíodo / compacto
Detector de corrente - ISD-1.6-SP-Vxx - Gigahertz Optik GmbH - de fotodíodo / compacto - imagem - 2
Detector de corrente - ISD-1.6-SP-Vxx - Gigahertz Optik GmbH - de fotodíodo / compacto - imagem - 3
Guardar nos favoritos
Comparar


Características

Mensurando
de corrente
Tecnologia
de fotodíodo
Outras características
compacto

Descrição

Diodos laser pulsados e LEDs pulsados usados em localizadores de alcance, scanners ambientais e captura de imagem emitem pulsos com poucos nanossegundos de comprimento de pico de potência muito alto. Para medir a forma de pulso temporalmente resolvida, são necessários detectores rápidos. Trata-se geralmente de fotodíodos de pequenas áreas com diâmetros por vezes significativamente inferiores a 1 mm. A pequena área de detecção dos fotodíodos resulta em limitações metrológicas A extensão do ponto laser é maior do que a área ativa do fotodíodo e, portanto, não permite a medição da potência radiante (W). A posição do fotodíodo no ponto de laser é crítica por causa dos modos possíveis (ponto de laser não homogêneo). Fotodíodos muito pequenos não podem ser calibrados absolutamente. A óptica de fixação utilizada para focar o ponto laser na superfície do fotodíodo não pode ser calibrada. A cablagem electrónica dos fotodíodos necessária para comprimentos curtos de impulsos limita ainda mais a capacidade de calibração. Com a série de detectores ISD-1.6-SP em combinação com os optômetros P-9710-2 e P-9710-4, a Gigahertz-Optik fornece uma maneira de determinar o desempenho de pico absoluto dos lasers pulsados e LEDs pulsados. Função e estrutura: O detector incorpora dois fotodíodos dentro de um conjunto compacto de esfera integradora. O primeiro fotodíodo tem um tempo de subida curto e, portanto, em conjunto com um osciloscópio opcional suficientemente rápido, permite a medição do tempo relativo resolvido forma do pulso (comprimento do pulso, meia largura, potência de pico). O segundo fotodíodo mede a energia de pulso absoluta (em joules) de um único pulso ou trem de pulso.

---
