Em seu modo autônomo, o medidor compacto BTS256-LED é projetado para a medição conveniente do fluxo luminoso, espectro, cor e índice de renderização de cor de LEDs únicos. Uma característica chave é a porta cónica de medição na entrada da esfera de integração interna, que permite a medição de LEDs de bordo. O conector de baioneta usado para conectar o adaptador cônico torna possível combinar o BTS256-LED com outros componentes acessórios. A Gigahertz-Optik oferece diferentes acessórios como parte do conceito BTS256-LED Plus, que amplia consideravelmente as capacidades de medição da BTS256-LED.
Aperfeiçoamento da BTS256-LED usando a esfera de integração ISD-50-V01

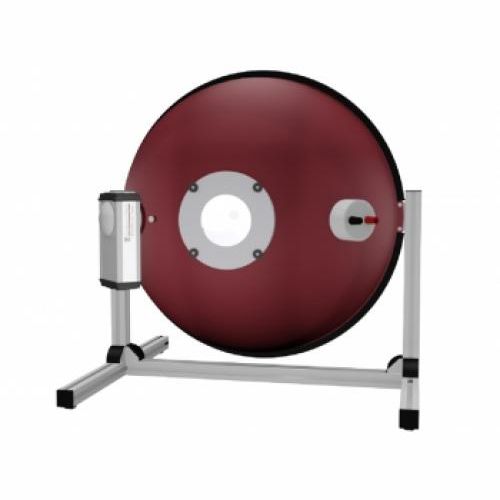

A esfera integradora ISD-50-V01 permite medir o fluxo luminoso, espectro, cor e índice de renderização de cor de matrizes de LEDs e lâmpadas spot LED com diâmetros de até 127 mm, bem como LEDs únicos com diâmetros de até 10 mm (BTS256-LED sem esfera integradora adicional). A esfera de integração está equipada com uma lâmpada auxiliar para a correção da autoabsorção. O BTS256-LED ainda pode ser usado para LEDs únicos e integrados. Um adaptador de baioneta permite a conexão do dispositivo à esfera de integração ISD-50-V01.
Calibração
Uma característica essencial da qualidade dos dispositivos fotométricos é a sua calibração precisa e rastreável. O ISD-50-V01 com o BTS256-LED é calibrado pelo laboratório de calibração da Gigahertz-Optik que é acreditado pelo DAkkS (D-K-15047-01-00) para a resposta espectral e irradiação espectral de acordo com a ISO/IEC 17025. A calibração do fluxo luminoso é feita usando uma lâmpada de calibração BN-LHSF-2P-20 que possui características de radiação de 2pi na esfera.
---
