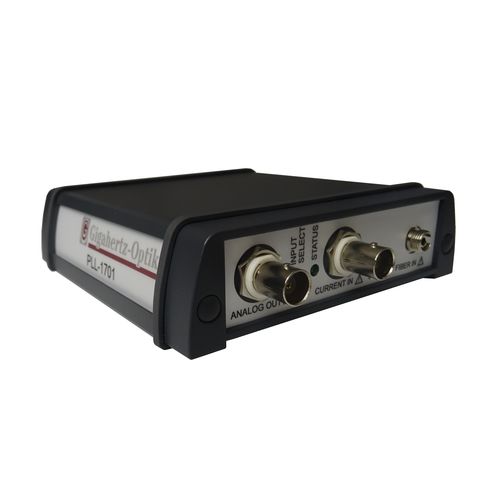

Amplificador de transimpedância PLL-1701

linearlogarítmico

Amplificador de transimpedância de alta velocidade e amostrador de dados digital O optômetro PLL-1701 é projetado para dois tipos diferentes de medições ópticas rápidas com dois modos diferentes de amplificador (linear ou logarítmico). O dispositivo incorpora uma pequena esfera de integração e um detector para a medição da potência óptica das fibras (conector FC) em W na gama de comprimentos de onda de 400 nm a 1550 nm. Os resultados da medição podem ser emitidos diretamente como tensão analógica (BNC) ou como dados digitais via interface USB ou RS422. A conversão de medição analógica pura (transimpedância) para o BNC é com uma velocidade de 200000 Amostras/s adequada para fins de medição muito rápida. A medição digital é limitada apenas pela velocidade de transmissão de USB e RS422 (100kHz). Em vez da medição de esfera integrada, pode ser utilizado um detector externo com a entrada de corrente BNC fornecida. O próprio dispositivo pode ser configurado pelas duas interfaces remotas. Medições de cintilação A taxa de amostragem rápida permite a avaliação da cintilação dos produtos de iluminação. As métricas de cintilação padrão Pst, SVM, Mp, Flicker frequency, Flicker index e Flicker percent são todas implementadas no software disponível. Amplificador linear de tempo de subida de 16 µs ou 500 µs O amplificador de sinal linear PLL-1701 oferece tempos de subida fixos de 16 µs ou 500 µs para todas as faixas de ganho que podem ser definidas por comandos remotos. A faixa de ganho total do amplificador de corrente para tensão é dividida em nove faixas, a fim de alcançar uma ótima relação sinal-ruído. amplificador logarítmico O PLL-1701 também oferece um amplificador logarítmico que cobre toda a gama dinâmica com um amplificador de ganho.
