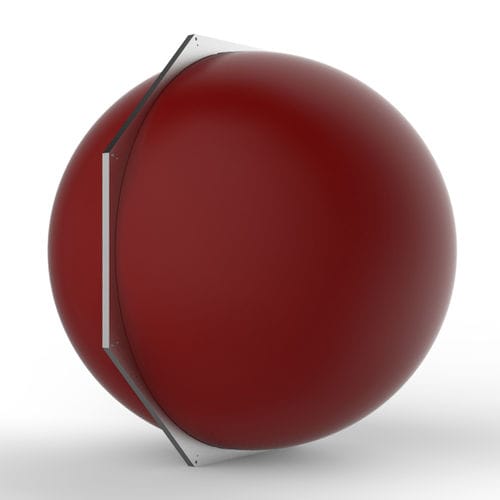

Esfera integradora UMTB-1000

Conceito de esfera de integração modular O conceito de esfera de integração modular da Gigahertz-Optik oferece um alto nível de flexibilidade quando se trata da configuração individual de esferas de integração. Além dos diversos componentes, como armações de conexão, defletores e soquetes, que podem ser montados diretamente na esfera de integração, muitos outros acessórios são oferecidos para a configuração de esferas de integração prontas para aplicação e para a integração de sistemas de medição de esfera. Esfera de base com 1000mm / 40 polegadas de diâmetro O ponto de partida de cada esfera de integração configurada individualmente é uma esfera de base. A esfera base UMTB-1000 tem um diâmetro interno de 1000mm (40 polegadas). A metade anterior da esfera pode ser aberta. Revestimento reflector em sulfato de bário O UMTB-1000 é revestido com um revestimento difusamente reflector feito de sulfato de bário. A Gigahertz-Optik utiliza sua cor ODP97 auto-fabricada para o revestimento. O revestimento multicamadas garante excelentes propriedades de reflexão difusa em toda a gama espectral utilizável. Portas de esfera com armações de porta As portas de esfera são geralmente projetadas com uma estrutura de porta na qual os acessórios podem ser montados. Portos com portas livres com diâmetros variando de 12,5 a 254mm são aqui oferecidos para o UMTB-1000. Chicanas Os deflectores são colocados entre as aberturas da esfera ou em frente dos detectores e das fontes luminosas para evitar a iluminação directa. Diferentes designs e tamanhos de deflectores estão disponíveis.
