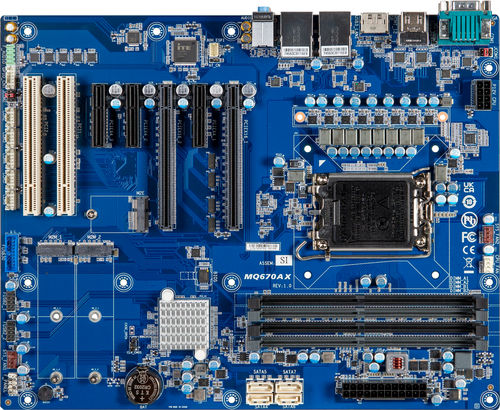

ATX com chipset Intel® Q670, compatível com processadores Intel® Core™ de 14ª/13ª/12ª geração, memória DDR4 de canal duplo, 6 x COM, 10 x USB, 4 x SATA 6Gb/s, até 5 x ranhuras de expansão PCIe e 2 x ranhuras de expansão PCI
Especificação
Fator de forma - ATX
305W x 244D (mm)
CPU - Suporte para a 14ª/13ª/12ª geração
Geração de processadores Intel® Core™ i9/i7/i5/i3, Pentium® e Celeron® no pacote LGA1700
TDP inferior a 125 W
Soquete - 1 x LGA 1700
Chipset - Chipset Intel® Q670
Memória - 4 x soquetes DIMM DDR4, capacidade máx. Capacidade máxima de 128 GB
Suporta módulos de memória DDR4 3200 MHz de canal duplo
Ethernet - 2 portas LAN de 2,5 GbE (Intel® I226V e I226LM)
Vídeo - Processador gráfico integrado - depende da CPU:
2 x porta HDMI 2.0, suportando uma resolução máxima de 4096x2160 @60Hz
1 x porta DP, suportando uma resolução máxima de 4096x2160 @60Hz
1 x porta D-sub, com suporte para uma resolução máxima de 1920x1080 @60Hz
(4 saídas de ecrã independentes)
Áudio - Realtek® ALC897
Armazenamento - 4 portas SATA 6Gb/s
RAID - RAID 0/1/5/10
Slots de expansão - 1 x PCIe x16 (Gen 4x16)(PCIEX16_1)
* A ranhura PCIEX16_1 partilha a largura de banda com a ranhura PCIEX16_2.
* A ranhura PCIEX16_1 funciona até ao modo x8 quando um dispositivo está instalado na ranhura PCIEX16_2.
1 x PCIe x16 (Gen 4x8)(PCIEX16_2)
3 x PCIe x4 (Geração 3x4)
2 x PCI
1 x 2280/2242 M.2 M-Key (PCIe Gen3x4, SATA 6Gb/s)(M2M_1)
1 x 2280/2242 M.2 M-Key (PCIe Gen3x4)(M2M_2)
1 x 2230 M.2 E-Key
E/S internas - 1 conetor de alimentação principal ATX de 24 pinos
1 conetor de alimentação ATX 12V de 8 pinos
1 x conetor para ventoinha da CPU
2 x conetor da ventoinha do sistema
1 x conetor do painel frontal
1 x conetor de áudio do painel frontal
4 x conectores USB 2.0
2 x conectores USB 3.2 Gen 1
1 x conetor COM (RS-232/422/485 e RI/5V/12V)
---
