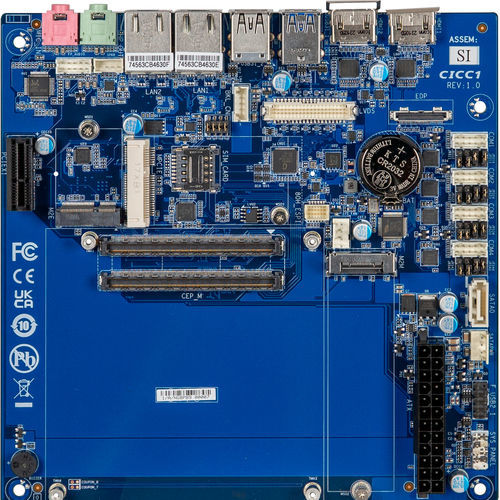

Placa de avaliação E6-EVBA

COM Express Tipo 6 Placa de avaliação Especificação Fator de forma - Mini-ITX 170W x 170D (mm) Modelos compatíveis - PICMG COM Express® R3.0 Compatível com pinagem tipo 6 Suporta os seguintes módulos: CE6-6412A Ethernet - 2 portas LAN GbE (Realtek® RTL8111H) Gráficos - Processador gráfico integrado: 2 x porta HDMI 2.0, suportando uma resolução máxima de 4096x2160 @60Hz 1 x porta LVDS, com suporte para uma resolução máxima de 1920x1200 a 60 Hz 1 x porta eDP, suportando uma resolução máxima de 3840x2160 @60Hz * o conetor eDP é alternativo à porta LVDS, apenas um pode ser utilizado em simultâneo (3 saídas de ecrã independentes) Áudio - Realtek® ALC897 Armazenamento - 1 x porta SATA 6Gb/s Slots de expansão - 1 x PCIe x1 (Gen 3x1) 1 x 2280 M.2 M-Key (SATA 6Gb/s) 1 x 2230 M.2 E-Key (PCIe x1, USB 2.0) 1 x Mini PCIe de tamanho normal com ranhura SIM E/S internas - 1 conetor de alimentação principal ATX de 24 pinos 1 x conetor de alimentação SATA 1 x conetor da ventoinha do sistema 1 x conetor do painel frontal 1 x conetor de áudio do painel frontal 4 x conectores COM (RS-232/422/485 & RI/5V/12V) 1 x conetor de controlo da luz de fundo 1 x conetor de saída do altifalante 2 x conetores USB 2.0 1 x campainha E/S traseira - 2 x tomadas de áudio (saída de linha, entrada de microfone) 2 x HDMI 2 x portas LAN RJ45 3 x USB 3.2 Gen 1 1 x USB 2.0 Compatibilidade com o sistema operativo - Windows 10 (x64) Propriedades de funcionamento - Temperatura de funcionamento: 0°C a 60°C Humidade de funcionamento: 0-90% (sem condensação) Temperatura não operacional: -40°C a 85°C Humidade não operacional: 0%-95% (sem condensação) Conteúdo da embalagem - Tamanho da caixa: 465 x 351 x 217 (mm) Capacidade da embalagem: 10pcs Tamanho da caixa individual: 221 x 178 x 65 (mm) Inclui: Proteção IO x 1 (P/N: 12AIO-CICC10-00R) Cabo SATA x 1 (P/N: 12CF1-2SAT1B-01R) Informações para encomenda - 9CICC1MR-SI (Embalagem em caixa)
