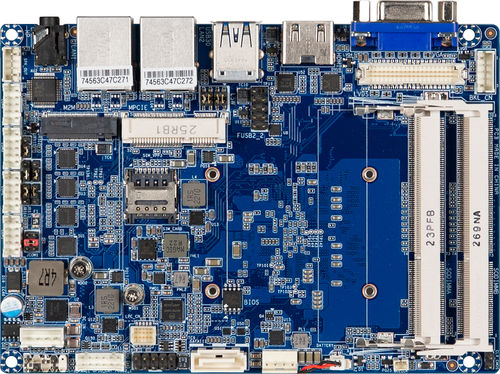

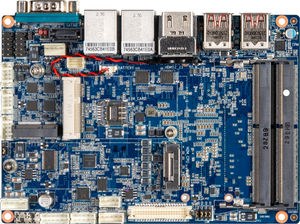

Placa-mãe 3,5" SubCompact QBiP-E3940BT

Intel® Atom® x5-E3940Quad-CoreIntel®

3.placa-mãe incorporada subcompacta de temperatura elevada de 5" com processador Intel® Atom® x5-E3940, memória DDR3L de canal duplo, 4 x COM , 1 x SATA 6Gb/s, 6 x USB, Temp -40°C a 85°C Especificação Fator de forma - 3,5" SBC 146W x 101,7Dmm CPU - Processador Intel® Atom® x5-E3940 14nm, 4 núcleos, 4 threads, até 1,8 GHz TDP 9,5W cache de 2M Soquete - 1 x FCBGA1296 Memória - 2 x soquetes DDR3L SO-DIMM, capacidade máx. Capacidade máxima de 8 GB Suporta módulos de memória DDR3L 1866 MHz de canal duplo Ethernet - 2 portas LAN GbE (Realtek® RTL8111H) Vídeo - Processador gráfico integrado - Intel® HD Graphics 500: 1 x porta HDMI 1.4, suportando uma resolução máxima de 3840x2160 @30Hz 1 x porta VGA, com suporte para uma resolução máxima de 1920x1080 @60Hz (com ecrãs compatíveis) 1 x porta LVDS, com suporte para uma resolução máxima de 1920x1200 a 60 Hz (3 saídas de ecrã independentes) Áudio - Realtek® ALC897 Armazenamento - 1 x porta SATA 6Gb/s Ranhuras de expansão - 1 x 2242 M.2 M-Key (SATA 6Gb/s) 1 x Mini PCIe de tamanho normal com ranhura SIM (PCIe x1 + USB2.0) -- suporta módulo 3G E/S internas - 1 conetor de alimentação de caixa de 4 pinos (+9V~36VDC) 1 x conetor de alimentação SATA 1 x conetor da ventoinha do sistema 1 x conetor do painel frontal 1 x conetor de saída do altifalante de 2W 4 x conectores USB 2.0 3 x conetores COM (RS-232) 1 x conetor COM (RS-232/422/485 & RI/5V/12V) 1 x conetor de controlo da luz de fundo 1 x jumper de seleção do modo AT/ATX 1 x conetor GPIO (8-bits) e SMBus 1 x conetor da campainha ＊Suporte de entrada DC 9V condicional com : (1) SATA_PWR suporta apenas 5V (2) A retroiluminação LVDS não pode ser suportada (3) Consumo total de energia inferior a 50W E/S traseira - 1 x Tomada para auscultadores 1 x HDMI 1 x VGA 2 x portas LAN RJ45 2 x USB 3.2 Gen 1 TPM - 1 x conetor TPM
