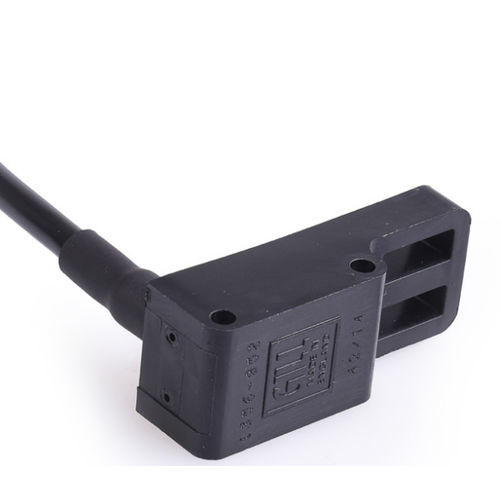

Sensor de posição linear 1356
rotativosem contatoindutivo

sensor de posição linear
sensor de posição linear
sensor de posição linear
Guardar nos favoritos
Comparar


Características

Tipo
linear, rotativo
Por contato / sem contato
sem contato
Tecnologia
indutivo
Sinal de saída
analógico
Objeto da medição
para metais
Grau de proteção
IP67
Outras características
compacto, de precisão, com duas saídas
Frequência de medição

1 kHz

Tensão de alimentação

MÁX: 30 V

MÍN: 6 V

Temperatura ambiente

MÁX: 85 °C
(185 °F)

MÍN: -40 °C
(-40 °F)

Descrição

O Sensor de Posição de Saída Dupla é um sensor sem contacto único que mede a posição linear ou rotativa de um activador metálico de forma precisa e repetitiva. As características de saída do sensor são determinadas pela forma e material do activador, que se move dentro de duas cavidades do sensor e produz um sinal relativo à sua posição. Utilizando a tecnologia indutiva da Gill, o sensor de posição é leve, compacto e durável, oferecendo uma grande variedade de opções de montagem e cablagem para proporcionar uma integração e instalação simples. A saída analógica do Sensor de Posição de Cavidade Dupla varia simetricamente cerca de 2,5 Volts - o nível de saída sem activador presente. Este 2,5V é denominado "tensão de referência de saída" e a natureza e extensão da variação deste nível de referência depende da concepção e do material do activador. Como padrão, este transdutor de deslocamento adapta-se a um movimento total de 30 a 50mm de curso nos orifícios de detecção para obter uma saída em escala real com uma boa resposta linear. Os dois orifícios de detecção têm efeitos opostos. A introdução de um activador no buraco positivo envia o nível para cima a partir de 2,5V, e para baixo para o buraco negativo a partir de 2,5V. Esta disposição é extremamente flexível, permitindo uma gama de características de resposta que se adequam a muitas aplicações. Uma boa linearidade pode ser obtida onde necessário, e vários tipos de comportamentos não lineares podem também ser gerados. Para o comportamento linear, os braços activadores são tipicamente cónicos e simétricos. Com tolerâncias normais, a repetibilidade de unidade para unidade é altamente consistente.

---

VÍDEO
