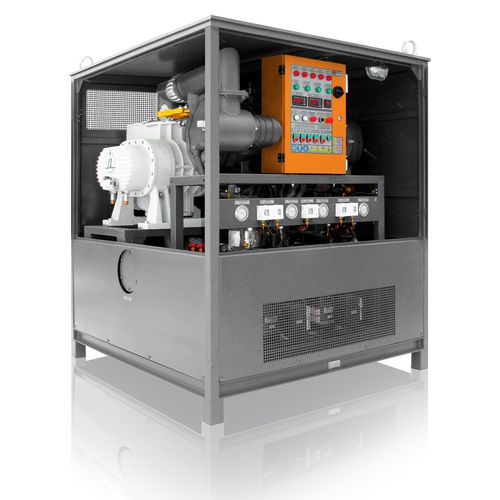

Armadilha a frio UVV

O resfriador é projetado para aspirar e secar o isolamento sólido de transformadores 110-1150 kV durante a instalação, manutenção e reparo. A armadilha de vácuo a frio pode ser usada com transformadores que suportam um vácuo de 26 Pa. O uso de uma armadilha com transformadores que não suportam uma pressão de 26 Pa é possível após a capacitância ter sido reforçada com a permissão do fabricante do transformador. Ao secar o isolamento sólido de transformadores com tensão de 500 a 1150 kV, a evacuação da pressão atmosférica para 400 Pa pode ser acelerada conectando-se uma seção de vácuo adicional à instalação. O sistema pode secar o isolamento sólido pela circulação de óleo seco e quente. Primeiro, o óleo é aquecido a 80-85 ° C, depois passa por uma unidade de secagem e filtração. A essência do método consiste na difusão da umidade das camadas externas de isolamento em óleo seco com a subsequente remoção de umidade na unidade de secagem de óleo.
