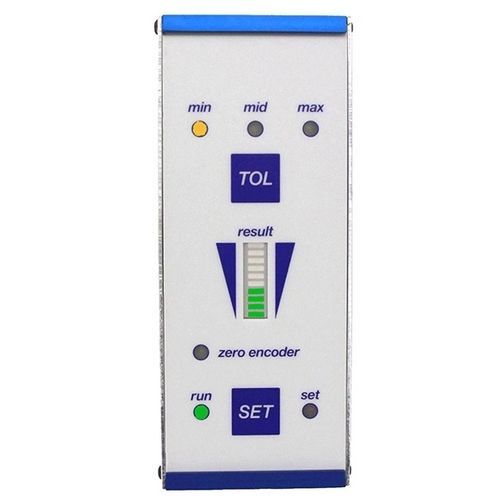

Sistema de monitoramento para crimpagem GM71

de estado

O sistema de controlo da qualidade de cravação GM71 foi concebido para ser montado apenas em prensas de cravação de bancada para verificar a qualidade de cravação dos terminais cravados. O sistema de controlo da qualidade de cravação GM71 é composto por uma electrónica de base e por uma célula de carga colocada na placa de base da prensa de cravação. Uma fase preliminar de configuração permite guardar curvas de amostragem correspondentes a amostras de cabos cravados nos quais foram verificados os parâmetros correspondentes à qualidade de cravação exigida. Após a realização da fase preliminar de configuração, o aparelho controla a qualidade de todos os cabos processados durante a cravação e, se for detectado qualquer desvio em relação ao valor pré-definido, é accionado um alarme e a cravadora pode interromper o funcionamento. Com o CRIMPING QUALITY MONITORING SYSTEM GM71 é também possível guardar três níveis diferentes de tolerância de acordo com a precisão do desvio requerido. ALIMENTAÇÃO : Da 12 a 24 Vac/Vdc ABSORÇÃO : 400 mA CONTACTOS DO RELÉ : 1 N.A. + 1 N.C. DIMENSÕES : 160X60X150
