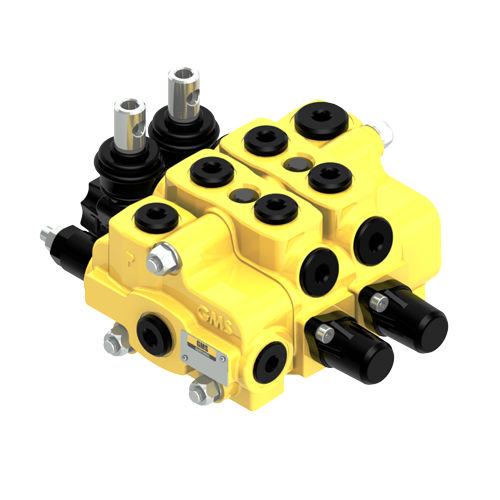

Válvula direcional hidráulica seccionada 50L GS series

spoolde ação indireta

As válvulas seccionais, por outras palavras, as válvulas de controlo direcional seccionais são altamente flexíveis e têm várias válvulas auxiliares, tais como anti-choque, anti-cavitação, descarregador electro-hidráulico pilotado, descarregador hidráulico pilotado, etc. Geralmente, as válvulas seccionais têm uma válvula de retenção para cada secção de trabalho, de 1 a 12 secções com circuitos hidráulicos de centro aberto e de centro fechado. Várias secções são utilizadas em conjunto, como uma válvula de circuito em série, paralelo ou tandem. As válvulas seccionais também podem ter secções intermédias de bomba e tanque. CONDIÇÕES DE TRABALHO Este catálogo apresenta as especificações técnicas e os diagramas medidos com óleo mineral de viscosidade 46 mm2/s - 46cSt à temperatura de 40°C. Caudal máximo: 70 l Contrapressão (máx.): no orifício de saída T 25 bar 360 psi Fuga interna A(B)®TDp=100 bar - 1450 psi fluido e válvula a 40°C: 3cm3/min.0.18 in3/min. Fluido hidráulico: Óleo de base mineral Temperatura do fluido: com vedantes NBR de - 20° a 80°C com vedações FPM (VITON) de - 20° a 100°C Viscosidade: gama de funcionamento: de 15 a 75 mm2/s de 15 a 75 cSt Mínimo: 12 mm2/s 12 cSt Máx.: 400 mm2/s 400 cSt Nível máximo de contaminação 19/16 - ISO 4406 Binário de aperto dos tirantes: (chave 13) 30 Nm 22 lbft
