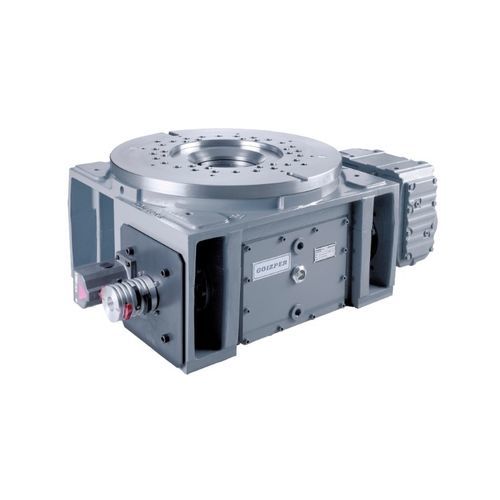

Mesa divisora de came cilíndrica PGI

horizontalde alta precisãode grande diâmetro

Mesas de indexação fixa de came cilíndrico - PGI As mesas de indexação intermitente são especialmente construídas com um grande diâmetro de posicionamento para permitir a transmissão de binários dinâmicos elevados, permitindo a deslocação de cargas pesadas a altas velocidades. Características - Mesas de indexação fixa de came cilíndrico: - Cames cilíndricos tratados termicamente - Posição do seguidor de came com raio largo para proporcionar uma elevada rigidez - Rolamentos de rolos cruzados de grande capacidade - Coluna central fixa com grande furo de passagem central - Bloqueio por came no interior da mesa - Controlo da aceleração e redução das vibrações - Elevada precisão de travagem - Disponível para posicionamento horizontal ou trunnionNúmero de batentes: 2-3-4-5-6-8-10-12-16-20-24-32 (Outros disponíveis a pedido) ESPECIFICAÇÕES TÉCNICAS: Tamanhos 220 - 320 - 425 - 520 - 620 - 760 - 940 - 1120 - 1460 - 1800 Número de paragens De 2 a 32+, também servo-accionados Ângulo de índice De 120º a 330º Força axial máxima De 6750 a 1035000 N Força radial máxima De 2300 a 207000 N Momento de inclinação máximo De 265 a 445000 Nm Furo central De ø70 a ø410H7 mm Repetibilidade De ± 0,015 - Ø 160mm a ± 0,014 - Ø 1300mm Precisão De ± 0,028 - Ø 160mm a ± 0,028 - Ø 1300mm A mesa de apoio possui uma grande superfície para a colocação da mesa móvel, tornando a instalação extremamente estável. Dispõem também de um grande eixo fixo oco para conter condutores eléctricos ou pneumáticos, etc. Oferecemos tanto a mesa de indexação fixa com came cilíndrico com paragens múltiplas como a mesa de indexação fixa com came cilíndrico com duas paragens em direcções alternadas.
