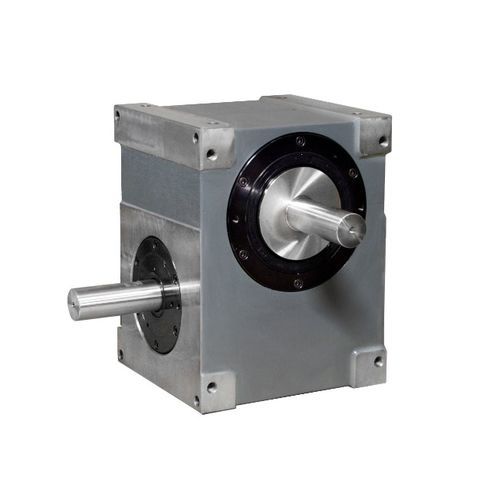

Indexador de came globoidal UGI

osciladorrotativointermitente

UGI - Unidade rotativa de came globular As unidades rotativas da gama UGI permitem um movimento de indexação preciso sem folga nas zonas de paragem. CARACTERÍSTICAS: * Cama globular com perfil tratado termicamente, garantindo uma elevada dureza superficial e tenacidade interna, resistindo às forças dinâmicas geradas pelo movimento * Folga zero em modo inativo * Bloqueio interno por came globoidal no interior da unidade de indexação * Controlo da aceleração e redução das vibrações * Elevada precisão de paragem * Sistemas intermitentes ou oscilantes: * Número de paragens: 2-3-4-5-6-8-10-12-16-20-24 * Ângulo de oscilação de saída: 15-30-45-60-90-120-180 ° * Número de paragens, ângulos de oscilação e veios de entrada e saída personalizados disponíveis mediante pedido ESPECIFICAÇÕES TÉCNICAS * Tamanhos: 80 - 100 - 125 - 160 - 200 - 250 - 315 * Ângulos de oscilação: De 0º a 180º * Número de paragens: De 1 a 32+ * Ângulo índice: De 90º a 330º * Força axial máxima: De 5000 a 50000 N * Força radial máxima: De 5000 a 50000 N * Momento de inclinação máximo: De 180 a 7500 Nm * Repetibilidade: De ± 0,007 - Ø50mm a ± 0,005 - Ø250mm * Precisão: De ± 0,014 - Ø50mm a ± 0,009 - Ø250mm A sua construção simples, versatilidade e eficácia tornam-nas ideais para utilização em máquinas de embalagem, impressão e serigrafia ou transportadores lineares, ou seja, máquinas com elevado débito produtivo, obtendo: 1) Bloqueio pelo próprio mecanismo de rotação. 2) Controlo da aceleração e redução das vibrações. 3) Elevada precisão de paragem. Cama globular com perfil tratado termicamente, garantindo uma elevada dureza superficial e resistência interna, resistindo às forças dinâmicas geradas pelo movimento.
