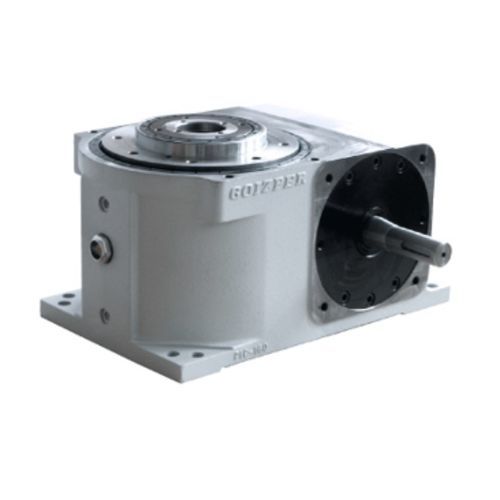

Mesa divisora de came globoidal PIC/PIM

compacta

As mesas de índice de design compacto têm um mecanismo globoidal que as torna altamente adaptáveis a qualquer necessidade. Características da mesa intermitente compacta: * Cama globoidal com perfil tratado termicamente que garante uma elevada dureza superficial e resistência interna, resistindo às forças dinâmicas geradas pelo movimento * Grande mesa de saída com veio oco * Folga zero em modo inativo * Bloqueio interno por came no interior da unidade de indexação * Controlo da aceleração e redução das vibrações * Elevada precisão de paragem * Coluna central fixa com grande orifício de passagem central * Número de paragens: 2-3-4-5-6-8-10-12-16-20-24. Outros disponíveis a pedido ESPECIFICAÇÕES TÉCNICAS * Tamanhos: 100 - 125 - 160 - 175 - 200 - 250 - 315 * Número de paragens: De 2 a 32+ * Ângulo de Indexação: De 180º a 330º * Força axial máxima: De 15400 a 170600 N * Força Radial Máxima: De 2000 a 18000 N * Momento de inclinação máximo: De 282 a 6800 Nm * Repetibilidade: De ± 0,009 - Ø150mm a ± 0,009 - Ø500mm * Precisão: De ± 0,017 - Ø150mm a ± 0,017 - Ø500mm O seu mecanismo globoidal torna-os altamente adaptáveis a qualquer exigência. Por isso, são frequentemente utilizados em sectores variados, como máquinas de fabrico de vidro, máquinas de automatização, embalagens ou têxteis. As nossas unidades são inteiramente construídas mecanicamente e todas as partes móveis são imersas em óleo, o que as torna praticamente isentas de manutenção.
