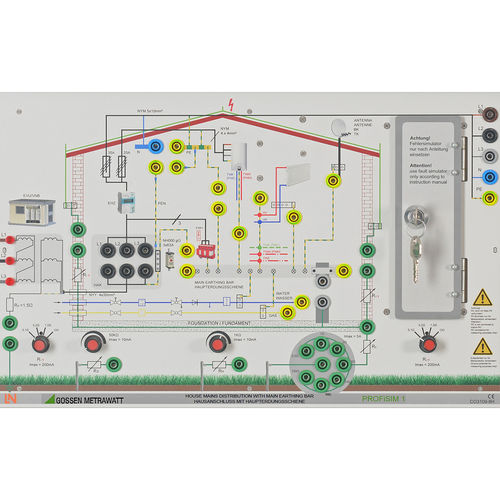

Painel de simulação de instalação elétrica PROFiSIM 1

“ Placa da instalação: \ de “linha serviço com a barra aterrando principal \” para a simulação de falha para medidas por IEC 60364,6 (VDE do RUÍDO 0100-600) e EN 50110 (VDE do RUÍDO 0105-100) As funções da placa da instalação como uma linha de serviço compacta da construção com a barra aterrando principal para os sistemas do consumidor que incluem um simulador da falha. Usou-se primeiramente para as sessões de formação e os trabalhos de projeto que cobrem todo o de dos aspectos \ de “sistemas teste de acordo com o VDE do RUÍDO 0100-600 \”. Em combinação com instrumentos apropriados da medição e do teste (como o mestre de PROFITEST \/série da INTRODUÇÃO), todas as medidas e testes podem assim ser executados que são exigidos para o teste da segurança de sistemas elétricos com os até 500 V que incluem vários tipos de redes e de dispositivos de segurança. As medidas incluem: - medidas da Baixo-resistência em condutores de ligamento equipotenciais - Medidas da resistência de isolação - Medidas para testar RCDs - Medidas da impedância do laço - Medidas da resistência de enterramento - Linha medidas da tensão O PROFiSIM 1 placa é equipado com todos os módulos necessários de uma linha de abastecimento de construção que inclui uma barra aterrando principal prolongada para a aplicação de opções dos testes e da falha. Índice da experiência: - Simulação de uma linha de serviço de construção com fusível principal - Simulação da proteção de relâmpago externo e interna - Aplicação dos vários sistemas de canos principais (TT, TN) - Barra aterrando principal com cabos de ligamento equipotenciais da mais alta importância e tiras da terra Características mais adicionais: - Único e circuito dobro da falha - Simulação das falhas através dos interruptores - Painel Lockable do interruptor da falha - Console-como o alojamento - Pode ser usado como um dispositivo do benchtop ou em um quadro da experimentação - do caso de transporte (opção) \ /html”
