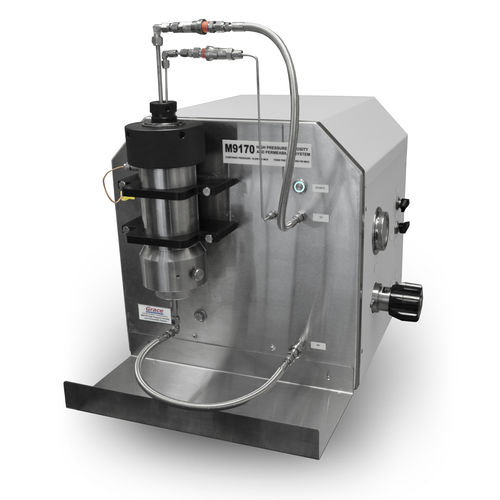

Testador de permeabilidade a gazes M9170

de porosidadede bancada

Sistema Avançado de Permeabilidade e Porosidade de Custo-efetivo O Grace Instrument M9170 High Pressure Porosity and Permeability System é um instrumento avançado que realiza testes de porosidade e permeabilidade tanto em amostras de alta permeabilidade como em amostras de baixa permeabilidade do tipo plug-sized core sob pressões confinadas de até 10.000 psi. A unidade padrão é compatível com meios de teste de nitrogênio (hélio opcional).* Dispositivo Versátil Suporta Porosidade, Baixa Permeabilidade, Alta Permeabilidade, e Permeabilidade Corrigida Klinkenberg A M9170 faz medições de porosidade usando a relação pressão/volume dada pela lei de Boyle. A porosidade de um material é a porcentagem de espaço vazio em um volume sólido conhecido. A porosidade efetiva é a porcentagem desse espaço que está interligado e seria capaz de conter petróleo ou gás natural. Para medir a porosidade efetiva, um volume conhecido de gás é pressurizado na célula de referência. Quando a válvula é aberta, o gás expande-se para o suporte do núcleo e a nova pressão é medida. Como a pressão é inversamente proporcional ao volume da lei de Boyle, o volume do valor g, a porosidade e o volume do grão do núcleo podem então ser encontrados. O M9170 mede tanto a permeabilidade dos gases de núcleo baixo quanto a alta, usando o método de decaimento de pulso em estado instável e o método de fluxo em estado estável. Quando o M9170 usa o método de decaimento de pulsos em estado instável, a permeabilidade de gás dos núcleos de baixa permeabilidade é medida. Um volume atmosférico conhecido de gás é pressurizado e aprisionado na célula de referência e a válvula de saída é mantida fechada. Quando a válvula é aberta, o gás fluirá através do suporte do núcleo, devido à diferença de pressão.
