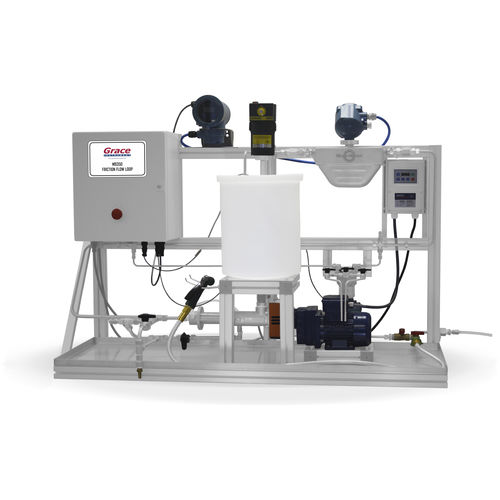

Máquina de ensaio de coeficiente de atrito M9 series

controlada por computador

Teste de fluxo de fricção em tubo reto O Grace Instrument M9250 Friction Flow Loop foi projetado para usar uma estrutura de fluxo de tubo reto para avaliar o desempenho de um redutor de fricção para uso em campos petrolíferos. Este sistema automatizado faz circular o fluido de teste através de múltiplas secções tubulares de diâmetros variáveis, a fim de testar a vazão versus a pressão diferencial sob vários diâmetros. Sistema automático controlado por computador Este sistema compreende um tanque padrão de plástico de 30 galões com agitador de pás para misturar completamente os aditivos no líquido base. O fluido de teste será então bombeado para o laço de fricção, com a vazão definida usando o medidor de vazão de massa. Os transdutores de pressão diferencial são montados em dois lados das seções de teste, e a pressão diferencial é registrada diretamente no software de análise. Software Analítico Incluído O sistema de loop de fricção inclui software interativo baseado em gráficos que permite ao usuário controlar e operar automaticamente o sistema de loop, enquanto grava os dados de pressão, vazão e temperatura. Um gráfico de dados pode ser gerado a fim de analisar a eficácia e o desempenho do redutor de fricção. Dimensões: 6' de altura x 20' de largura x 4' de profundidade Faixa de pressão: Atm. até 150 psi Faixa de vazão: 2 - 15 galões/min Fluid Temp. Alcance: 60 - 90°F Tanque de Mistura: 15 - 30 galões Precisão de pressão DP: 0,1% de toda a gama Limite de tamanho de partícula no fluido: Até 0,44 polegadas. - Automação de preenchimento - 1/2" e 3/4" de diâmetro externo, 25' de comprimento de tubo reto (seção de teste de 10') - Medidor de fluxo de massa de Coriolis - Controle de segurança - Válvula de alívio de sobrepressão - Transmissor DP (até 30 psi e 100 psi) - Taxa de fluxo de 15 galões por minuto - O tanque de mistura suporta até 30 galões
