Centro de usinagem CNC de 3 eixos ODG-V5
verticalBT 3024 ferramentas

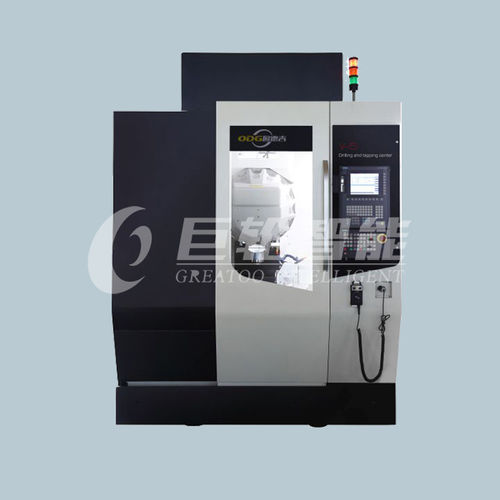

Centro de usinagem CNC de 3 eixos - ODG-V5 - GREATOO INTELLIGENT EQUIPMENT INC. - vertical / BT 30 / 24 ferramentas
Centro de usinagem CNC de 3 eixos - ODG-V5 - GREATOO INTELLIGENT EQUIPMENT INC. - vertical / BT 30 / 24 ferramentas
Centro de usinagem CNC de 3 eixos - ODG-V5 - GREATOO INTELLIGENT EQUIPMENT INC. - vertical / BT 30 / 24 ferramentas - imagem - 2
Centro de usinagem CNC de 3 eixos - ODG-V5 - GREATOO INTELLIGENT EQUIPMENT INC. - vertical / BT 30 / 24 ferramentas - imagem - 3
Centro de usinagem CNC de 3 eixos - ODG-V5 - GREATOO INTELLIGENT EQUIPMENT INC. - vertical / BT 30 / 24 ferramentas - imagem - 4
Guardar nos favoritos
Comparar


Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Cone
BT 30
Número de ferramentas
24 ferramentas, 16 ferramentas
Outras características
de alta velocidade
Curso X

500 mm
(19,69 in)

Curso Y

400 mm
(15,75 in)

Curso Z

300 mm
(11,81 in)

Velocidade de rotação

15.000 rpm, 20.000 rpm, 24.000 rpm
(94.248 rad.min-1, 125.664 rad.min-1, 150.796 rad.min-1)

Potência

4,9 kW, 5,5 kW
(6,66 hp, 7,48 hp)

Velocidade de avanço no eixo X

48.000 mm/min
(31 in/s)

Velocidade de avanço no eixo Y

48.000 mm/min
(31 in/s)

Peso máx. das ferramentas

3 kg
(6,6 lb)

Precisão de posicionamento

0,005 mm
(0,0002 in)

Tempo de troca de ferramentas

1,8 s

Peso total

3.000 kg
(6.613,87 lb)

Comprimento total

2.200 mm
(86,6 in)

Largura total

1.680 mm
(66,1 in)

Altura total

2.500 mm
(98,4 in)

Descrição

Dimensão de trabalho 650x400mm Centro do eixo até à superfície de montagem do carro 450mm Tamanho da ranhura tipo T 3-14x100 mm x n Face da extremidade do fuso até à distância máxima / mínima 450/150mm Eixo principal Binário máximo de saída 23 N - m 25 N - m Comprimento máximo da ferramenta 150 mm Forma do depósito de ferramentas Cortador tipo braço de corte Estoque de ferramentas servo de alta velocidade Diâmetro máximo da ferramenta 65mm/75mm 60mm (faca cheia) /120mm (adjacente à faca vazia) Incerteza de localização VDI/DGQ3441-X/Y/Z(eixo) 0.008/0.008/0.008mm sistema de controlo numérico SIEMENS828D Capacidade eléctrica total 12.5kVA Caudal de ar 0.1~0,2M³/min

---

Tradução automática  (ver texto original em inglês)
