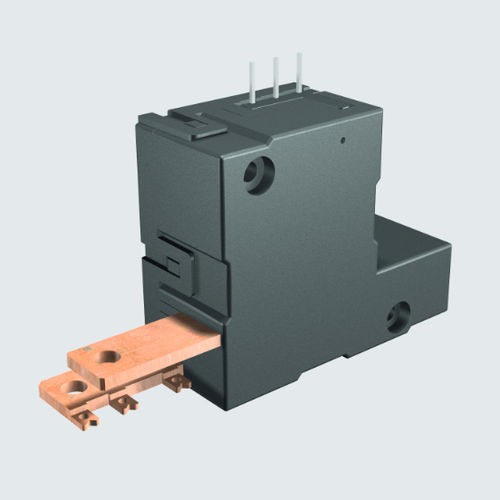

Relé eletromecânico 6 Vcc 721

48 Vcc1 NApara circuitos impressos

Para novos desenvolvimentos, recomendamos a utilização de relé tipo 725. Usando o princípio da armadura H, os relés de fecho polarizado são notados pela sua alta resistência aos choques e vibrações. Estão sempre numa posição de comutação definida e, por conseguinte, não há perda de informação em caso de falha de energia. A vantagem dos relés de travamento polarizado é a operação pulsada de alguns milissegundos, o aquecimento da bobina pode ser negligenciado. Opcionalmente, o relé também pode ser definido por operação manual. Os relés são concebidos e fabricados de acordo com as normas internacionais da IEC 61810 parte 1, bem como cumprem os requisitos da UC3 para Interruptores de Controlo de Abastecimento, de acordo com a IEC 62052 parte 31. Dados técnicos Dados da bobina Potência nominal 4,5 W Potência de funcionamento para definir 3,0 W Pulso para definir 20 ms Tempo de acção < 15 ms Dados de contacto Arranjo máximo de contacto 1 NÃO Material de contacto AgSnO2 Potência máxima de comutação 25.000 VA Vida mecânica 106 Isolamento Bobina de distância de fuga e distância livre - contacto 8 mm Bobina de tensão de teste - contactar 4.000 V eff. Tensão de teste de contacto - Tensão de teste contacto aberto 1.000 V eff. Bobina de resistência dieléctrica - contacto 12 kV / 1.2 / 50 μs Dados gerais Temperatura ambiente -40 ... +85 °C Peso 75 g Em conformidade com VDE, UL, CSA, SEV, SEMKO
