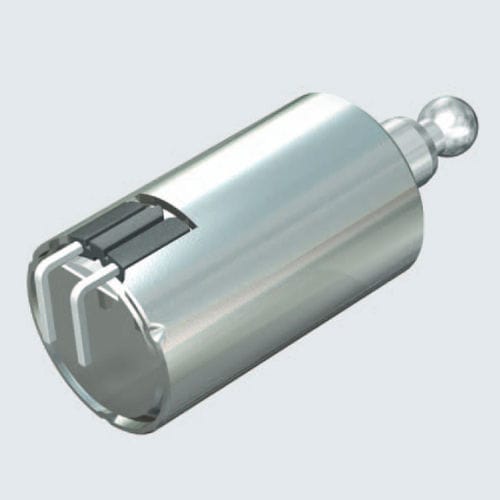

Eletroímã de tração 553

lineareletromagnéticobiestável

As disposições gerais para "dispositivos e componentes electromagnéticos" foram consideradas em conformidade com a norma DIN VDE 0580 durante o desenvolvimento/desenho. Este solenóide biestável de corrente contínua (CC) com êmbolo e invólucro niquelado utiliza um desenho de actuador de tracção rentável. O êmbolo, mais a extremidade esférica especificada pelo cliente, é montado directamente dentro do corpo da bobina. A limitação do curso é integrada no desenho. Este solenóide, concebido para serviço de pulso, está também equipado com um íman permanente incorporado e uma mola de retorno. A força electromagnética é utilizada para o accionamento do curso e a força magnética permanente é utilizada para a retenção sem corrente da posição final do curso A operação de comutação (retorno do êmbolo = neutralização da força magnética permanente) é desencadeada por um impulso de voltagem reduzida e negativa (correspondente à carga externa especificada pelo cliente). Propriedades especiais Factor de forma ultra-compacto, baixo peso unitário, poupança de energia, segurança na perda de energia, poupança de peso, redução de custos, força magnética constante Aplicações típicas Sistemas de fecho de portas alimentados por bateria e controlo electrónico de acesso Se necessário, e por uma taxa adicional, podemos reconfigurar a extremidade externa do êmbolo. Desenho da bobina O corpo da bobina tem dois pinos de ligação de perfil quadrado, montados axialmente, com uma volta de 90°. Classe de protecção IP00, DIN EN 60529 (VDE 0470-1) Classe térmica B (limiar de temperatura 130 °C), VDE 0580 Outras tensões disponíveis a pedido. Curvas de força magnéticas características As forças magnéticas apresentadas assumem um factor de enrolamento médio da bobina, aquecimento máximo e 90% da tensão nominal.
