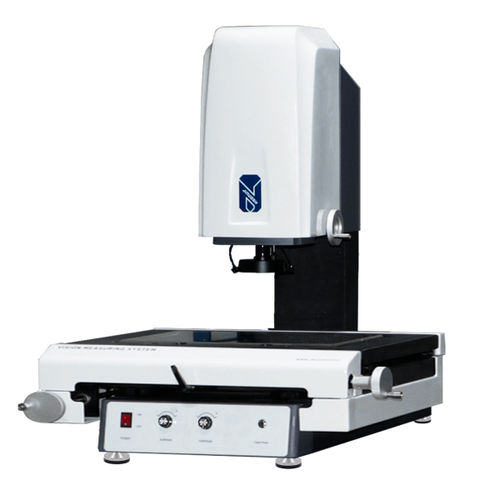

Máquina de medição manual com visão da série E
Alta precisão, torna os produtos mais competitivos
MEDIÇÃO DO EIXO Z PARA PERMITIR CARACTERÍSTICAS 3D
Características :
a fonte de luz inferior verde tornará o efeito de imagem mais claro.
pode encontrar a posição específica da peça de trabalho medida através do ponteiro laser, pode adaptar-se à medição complexa da peça de trabalho.
câmara a cores HD de alta resolução.
pode adicionar foco automático do eixo Z, realizar a poderosa função de semi-automático na máquina manual.
existem muitas maneiras de estabelecer o sistema de coordenadas, a tradução do sistema de coordenadas, a rotação é muito conveniente.
base de granito de alta precisão, coluna, para garantir alta estabilidade e rigidez.
software de instrumento de medição de instrumento de imagem, medição poderosa e simples.
Especificação
- Faixa de medição (mm) (X-Y-Z) : 500x400x200
- Precisão de medição(μm) : 2.5+L/200
- Precisão do vetor(μm): 2,2+L/200
- Repetibilidade(μm): 3.0
Imagem e medição
- CCD: Câmara a cores 1/2 "GIGE, 1,3 MP
- Lente: Lente de zoom manual 0.7X-4.5X
- Ampliação : 40-250X
- Distância de trabalho : 90mm
- Identificador da posição da objetiva : Ponteiro laser duplo
- Software : Software JINUOSH M-VM SYSTEM
- Resolução da escala linear : 0,5μm
- Sistema de acionamento : Controlo manual dos eixos X/Y/Z
- Iluminação: Fonte de luz anelar LED branca + fonte de luz paralela de transmissão LED verde
- Peso : 283KG
- Dimensão (mm) (L-W-H): 850×1100×1020
---
