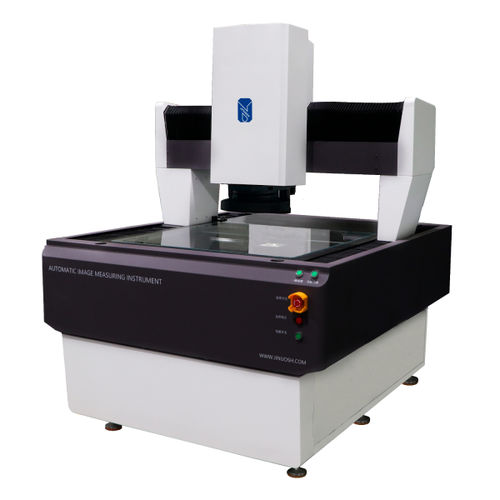

Máquina de medição angular FMV800
de diâmetrode contornode trincas

máquina de medição angular
máquina de medição angular
Guardar nos favoritos
Comparar

Mais informações no site da Guangdong Jinuosh Technology Co.,Ltd

Características

Grandeza física
angular, de diâmetro, de contorno, de trincas, de geometria, de forma, de arredondamento, para sistema de visão, de concentricidade, de distância, de posição, de raio de curvatura, de circunferência
Tecnologia
de vídeo, de visão industrial, por imagem, mediante câmera, 3D, a laser, visual, em tempo real, 2D, de calibração universal
Produto medido
para eixo, de peças, para PCI, de rolamento, de ferramentas, para lentes ópticas, pour medição do diâmetro interior, para lentes oftálmicas, para wafers, de chapas metálicas, para lâmina de serra, de tiras, para furos
Aplicações
para a indústria relojoeira, para aplicações industriais, para eletrônica, para a indústria automotiva, para aplicações médicas, para laboratório, para calibração, para linha de produção, para pinhões, para LCD, para teste de componente
Outras características
sem contato, de alta precisão, de 2 eixos, com leitura digital, tipo cantilever, automática, CNC, dimensional, de alta velocidade, horizontal, vertical, de alta resolução, multisensores, contínua, multi-sensor, geométrica, precisão ultra-alta, móvel

Descrição

Especificação - Gama de deslocação do eixo XY: 600mmx800mm - Gama de deslocação do eixo Z: 200mm - Câmara : 20MP Preto e Branco FOV - Modo de medição de amplo campo de visão : 600mm×800mm - Modo de medição de alta precisão : 530mm×730mm - Ampliação : Lente 0.7X-4.5X, ampliação do monitor: 30X-240X - Altura máxima da peça medida: 200mm - Resolução : 0.1 μm Precisão da medição Modo de medição com amplo campo de visão - Palco fixo (sem movimento): ±3.0μm - Palco em movimento: ±(5+0.05L)μm Modo de medição de alta precisão - Fase fixa (sem movimento): ±1,5μm - Fase em movimento: ±(2,8+0,05L)μm Precisão de repetição Modo de medição de campo de visão alargado - Palco fixo (não se move): ±1,0 μm - Palco em movimento: ±2,0 μm Modo de medição de alta precisão - Fase fixa (sem movimento): ±0,5μm - Fase em movimento: ±1,5 μm - Eixo Z Gama de medição (sem movimento): ±3,5mm Precisão da medição do eixo Z - Estágio fixo (não se move): ± 2μm - Estágio em movimento: ±（6,0+L/100）μm - Número máximo de posições mensuráveis de uma só vez: 500 - Número máximo de peças mensuráveis de uma só vez: 200pcs Função - Teste automático: Colocar e medir com uma tecla, identificar automaticamente as posições de medição, teste automático, determinar automaticamente o resultado SIM ou NÃO - Colocação arbitrária de produtos : Suporta colocação arbitrária, pode procurar o alvo de medição - Função de digitalização: Digitaliza e lê o código QR no relatório de inspeção para ler o ficheiro de definição, evitando erros de programa - Armazenamento de dados: Os resultados da medição e as informações sobre a data/hora do teste/número do lote são guardados automaticamente - Saída de dados : Criar relatórios de resultados de inspeção e relatórios estatísticos com uma tecla

---

Tradução automática  (ver texto original em inglês)
