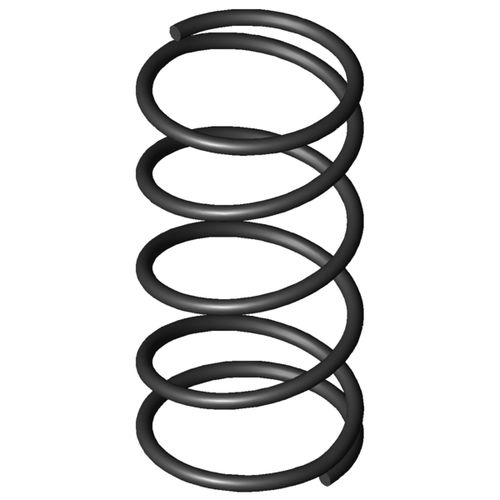

Mola de compressão D-002

de arameem aço-carbonopara bobinas

Estado das extremidades das molas Encostado - Estado das extremidades das molas F1 - N Força da mola pré-tensionada L1 - mm Comprimento da mola pré-tensionada s1 - mm Deslocamento da mola pré-tensionada F2 - N Força da mola tensionada L2 - mm Comprimento da mola tensionada s2 - mm Deslocamento da mola tensionada d 0,2 mm Diâmetro do arame Di - mm Diâmetro interno de enrolamento D 2,5 mm Diâmetro médio de enrolamento De 2,7 mm Diâmetro externo de enrolamento Dd 2 mm Maior diâmetro do mandril Dh 3,1 mm Diâmetro mais pequeno de manga L0 5,4 mm Comprimento não tensionado da mola Lk mm Comprimento de dobra Fn 1,122 N Força máxima com carga estática Ln 1,63 mm Comprimento mais pequeno com carga estática sn 3,77 mm Maior deslocamento da mola com carga estática Fndyn 1,088 N Força máxima com carga dinâmica Lndyn 1,75 mm Comprimento mais pequeno com carga dinâmica shdyn 1,25 mm Maior deslocamento da mola com carga dinâmica S 1,4 mm Passo da mola (centro de enrolamento até centro de enrolamento) n 3,5 Unidade N.º de enrolamentos de efeito de mola nt - Unidade N.º total de enrolamentos R 0,298 N/mm Flecha da mola Gew 0,0107 g Peso do artigo Fntol 0,13 N (+/-) tolerância para força máxima estática Fndtol 0,13 N (+/-) tolerância para força máxima dinâmica Detol 0,15 mm (+/-) tolerância para diâmetro de enrolamento L0tol 0,38 mm (+/-) tolerância para comprimento não tensionado da mola PG A - Grupo de preços para este artigo F1tol - N (+/-) tolerância força da mola pré-tensionada F2tol - N (+/-) tolerância força da mola tensionada
