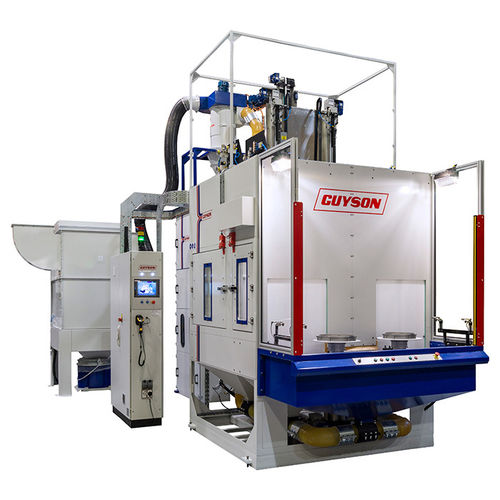

Cabine de jateamento de areia automática RXS1400

por pressãocom mesa giratóriacom carrossel

O gabinete de jateamento RXS1400 da Guyson é a maior máquina rotativa giratória "padrão" de indexação que a Guyson fabrica (apesar de fabricarmos sistemas de jateamento automatizados maiores) e está equipada com seis fusos de trabalho giratórios uniformemente espaçados, que indexam através das áreas de processo apresentando os componentes com precisão e por um período de tempo preciso em frente às pistolas de jateamento e lavagem com ar. O jateamento ocorre em dois dos seis fusos, que são movidos positivamente por uma correia dentada para garantir uma cobertura de jateamento uniforme durante a rotação do componente. Os componentes podem ser manualmente, pick and place ou roboticamente carregados e descarregados, dependendo dos volumes, complexidade de manuseio e operações subsequentes. Um sistema de alimentação por sucção ou pressão, um separador de meios e um sistema de extracção de pó compõem uma instalação completa e estes itens são especificados para corresponder a cada aplicação específica. Um sistema Multiblast RXS1400 típico pode incluir: 6 x Pistolas de Explosão Modelo 900 completas com interruptores solenóides elétricos permitindo que as pistolas de explosão individuais sejam selecionadas de acordo com a aplicação. Pistolas de jateamento montadas em blocos de montagem ajustável de modo que o ângulo de jateamento e a distância de afastamento possam ser ajustados para dar uma ótima cobertura do componente. Pistolas de jateamento presas a um acionamento vertical da pistola - para componentes mais altos Portas pneumáticas cobrem as portas de entrada e saída dos componentes, portas sincronizadas com o ciclo de jateamento para minimizar a fuga de pó A Unidade de Recolha de Pó de Limpeza por Pulso de Jacto Inverso pode ser equipada com um filtro HEPA14 secundário, uma válvula de alívio de explosão Hoerbiger e um dispositivo de supressão de fogo (dependendo da aplicação) Sistemas de controle HMI/PLC com interface gráfica
