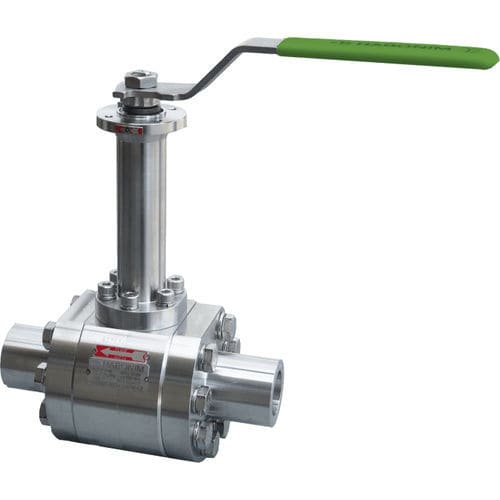

Válvula de esfera flutuante C28

de alavancade controlede bloqueio

Classe 2500 criogénica de alta pressão, pressão diferencial total para tamanhos até 2″ (DN50) inclusive, pressão diferencial até 103 bar (1494 psi) para tamanhos 2½" (DN65) e superiores com sedes híbridas. As peças que contêm pressão estão em conformidade com a norma ASME B16.34, no que diz respeito à espessura da parede, e são testadas quanto ao tipo de projeto para um ensaio de rutura de quatro vezes a pressão nominal durante 5 minutos. Uma haste de tamanho único feita de material de alta resistência está em conformidade com a norma ASME B16.34 e API 6D para requisitos de transmissão, proporcionando um fator de segurança suficiente durante o funcionamento. Um design especial de sede híbrida é composto por um invólucro metálico e um inserto de polímero maquinado como uma única unidade, proporcionando um fecho estanque a bolhas (Taxa A), combinado com um binário de funcionamento inferior. Conceção e construção mecânica especial Haste sólida de uma peça de binário elevado e durável. O encaixe direcional apertado entre a haste e a esfera assegura o alinhamento do orifício de alívio. Controlo rigoroso dos materiais e das tolerâncias de fabrico. Transferência de calor eficiente Um espaço estreito entre o diâmetro interno da extensão e o diâmetro externo da haste permite que a permite que a vedação da haste se mantenha a uma temperatura ambiente. Cavidade sem armadilha Orifício de alívio na esfera a montante da esfera para evitar a acumulação de pressão na cavidade. Vedação de um lado ou de auto-alívio de pressão para serviço bidirecional de pressão total. Ângulo de instalação do castelo flexível Até 45° em relação ao eixo vertical para o castelo de 12" (de acordo com as directrizes BS6364). Até 15° em relação ao eixo vertical para o castelo de 6" (não conforme com a norma BS6364).
