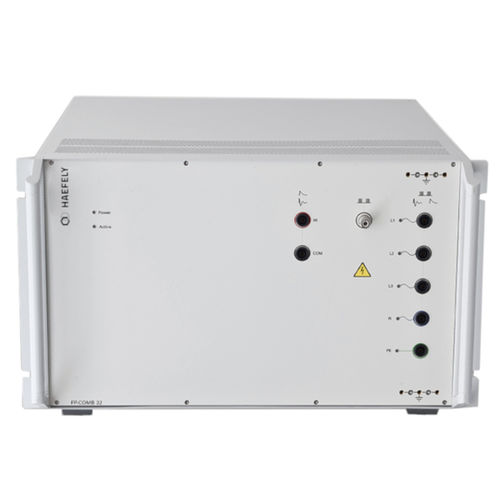

Rede de acoplamento/desacoplamento trifásica FP-COMB 32

CDN

O FP-COMB 32 é uma rede trifásica automática combinada de acoplamento/desacoplamento (CDN) para teste de onda combinada de surto, onda tipo "ring wave" e EFT/Burst.  É totalmente compatível com os requisitos das normas IEC/EN 61000-4-4, IEC/EN 61000-4-5, IEC/EN 61000-4-12, ANSI C62.41 e outros. É projetado para permitir que os usuários configurar e executar testes de forma eficiente junto com os sistemas de teste de imunidade expansível da série AXOS. O CDN muda automaticamente os caminhos de acoplamento, ângulos de fase e impedância da fonte com base nos parâmetros de teste definidos pelo usuário por meio dos controladores AXOS 5 e/ou AXOS 8. Características • Onda de combinação de anel, 1,2/50 us - 8/20 us • onda tipo "ring wave", 100 kHz • Transiente Elétrico Rápido (EFT)/Burst • Tensão de impulso de 7 kV para onda de combinação de surto e onda tipo "ring wave" • Tensão de impulso de 5 kV para EFT/Burst • Tensão de linha 480 VAC  fase a fase e 480 VCC • Corrente de 32 A EUT por fase • Sincronização automática do ângulo de fase para cada caminho de acoplamento
