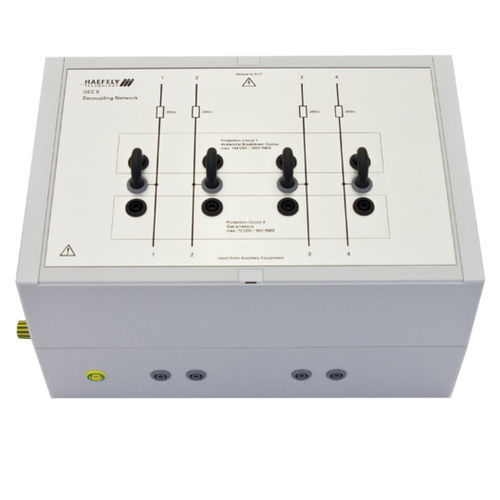

Rede de acoplamento/desacoplamento DEC 6

O DEC 6 é usado para desacoplar equipamentos auxiliares de um ESE testado com impulsos 10/700 us até 6,6 kV de pico. É usado para desacoplar dados simétricos não blindados e linhas de sinal de acordo com a norma ITU K.44. Até 4 fios podem ser testados simultaneamente. Para obter a máxima flexibilidade, apenas elementos de desacoplamento e proteção estão incluídos no DEC 6. Os circuitos de acoplamento, que dependem do ESE a ser testado, podem ser colocados separadamente na configuração de teste. Seleção de acoplamento manual dos elementos de proteção para melhor proteção do equipamento auxiliar. Os elementos de proteção padrão são supressores de gás e diodos de efeito avalanche (ABDs). Com tais elementos, a carga capacitiva para as linhas ESE é pequena. Os elementos de desacoplamento podem ser selecionados facilmente. Também é possível testar sem quaisquer elementos de proteção. • Resistores de desacoplamento 200 Ohm • 10/700 nos impulsos de telecomunicações • onda de combinação 1,2/50 us - impulsos 8/20 us • Impulsos de onda tipo "ring wave" de 100 kHz • Diodos de efeito avalanche e supressores de gás como elementos de proteção • Até 4 fios podem ser testados • Largura de banda do sinal até cerca de 10 MHz
