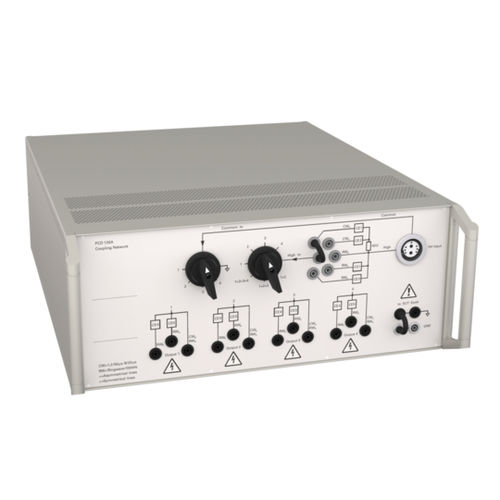

Rede de acoplamento PCD 126A

O PCD 126A é utilizado para o acoplamento de onda de 1,2/50us - 8/20us combinados em impulsos de onda assimétricos não blindados e linhas de sinal de acordo com as normas IEC/EN. É também utilizado para impulsos de ondas de anéis de acoplamento de surtos tanto em linhas de dados e linhas de controlo assimétricas e simétricas não blindadas, de acordo com as normas IEC/EN. É possível um valor de pico até 6,6 kV. Podem ser testados até 4 fios em simultâneo. Para obter a máxima flexibilidade só estão incluídos elementos de acoplamento no PCD 126A. Os circuitos de desacoplamento, que dependem do EUT a ser testado, podem ser colocados separadamente na configuração do teste. Comutação manual da trajectória de acoplamento para o modo comum (longitudinal, linha para terra) e modo diferencial (transversal, linha para linha) de teste. Os elementos de acoplamento por defeito são condensadores, díodos de avalanche de avaria e pára-raios de gás. Os elementos de acoplamento podem ser seleccionados facilmente. A saída de acoplamento directo permite que o cliente utilize os seus próprios elementos de acoplamento. Onda combinada 1,2/50us - 8/20us impulsos Resistência de série 40 Ohm incluída Impulsos de onda de anel de 100kHz Podem ser testados até 4 fios Largura de banda de sinal até alguns MHz Selecção manual do caminho de acoplamento Seguro e Fácil - Todas as tomadas são fichas de segurança de banana para garantir a máxima segurança para o utilizador. O caminho de acoplamento seleccionado pode ser visto de relance. Resistente e Fiável - Uma cuidadosa selecção de componentes assegura que o PCD 126A continuará a funcionar sob o mais extenuante regime de testes.
