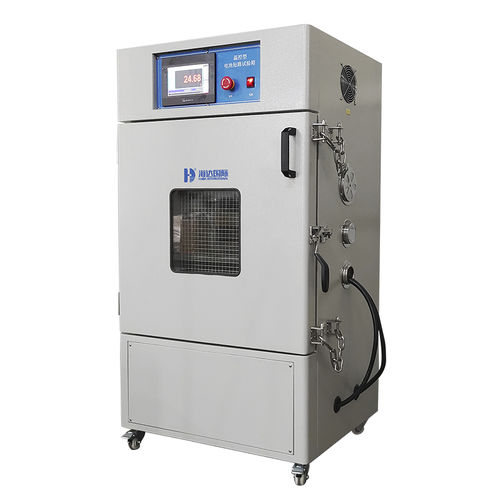

Câmara de ensaio de curto-circuito HD-H201

para bateria

OBJECTIVO DO TESTE Esta máquina foi concebida de acordo com os requisitos de várias normas de ensaio de curto-circuito de baterias. De acordo com a norma, o dispositivo de curto-circuito deve cumprir a resistência interna de 80 ± 20mΩ para obter a corrente máxima de curto-circuito exigida pelo teste. Além disso, o desenho do circuito do dispositivo de curto-circuito também deve ser capaz de suportar o impacto de grandes correntes. Escolhemos contactores electromagnéticos CC de nível industrial, terminais totalmente em cobre e placas de cobre internas para orientar o fluxo. As placas de cobre largas e espessas melhoram efetivamente o efeito de dissipação de calor, tornam o dispositivo de curto-circuito de alta corrente mais seguro, reduzem eficazmente a perda de equipamento de ensaio e asseguram a precisão dos dados de ensaio. NORMA DE ENSAIO IEC62133; UL 1642:2012; UN38.3 CARACTERÍSTICAS PADRÃO Item:Especificação Internal Dimension:500*500*500mm(W*D*H) External Dimension:700*800*1530mm(W*D*H) Material interno:Placa de aço inoxidável SUS201, 1,2mm de espessura e afixada com Teflon; Material externo:Tratamento de pintura de chapa de aço laminada a frio, 1,5mm Janela de observação:250*250mm Porta de exaustão:Diâmetro 100mm Porta de alívio de pressão: 200*200mm Orifício de teste: Existem dois orifícios de teste com um diâmetro de 50 mm, para ligação de cabos. Modo de controlo:Tipo de chave Faixa de coleta de temperatura:RT-1000℃ Canal de aquisição de temperatura: Canal 1 Precisão da exibição de temperatura: ± 0,5 ℃ Faixa de coleta de tensão: 0-100V Canal de aquisição de tensão:Canal 1 Precisão do ecrã de tensão:±0.5% Corrente máxima de curto-circuito: 1000A Canal de aquisição de corrente:Canal 1 Precisão do ecrã de corrente:±0.5% Resistência interna do Loop do dispositivo:80±20mΩ Tensão:Monofásica 220V Peso da máquina:85kg
