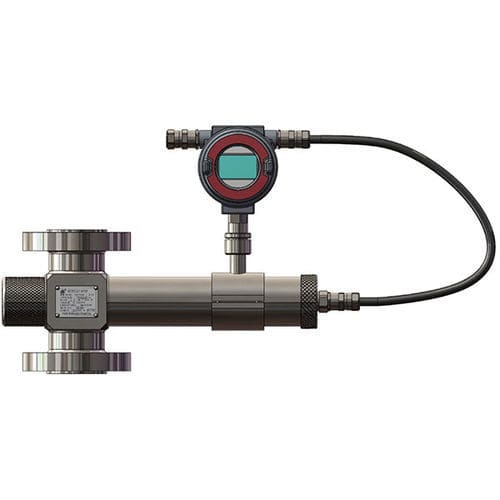

Analisador de água XC-WCM

de óleode gásde monitoramento

O Medidor de Corte de Água de Fonte Isenta Haimo (XC-WCM) é um Medidor de Gama de Dupla Energia (DGM) equipado com uma fonte gama de actividade extremamente baixa, classificada como categoria isenta pela AIEA. XC-WCM determina a Razão Água-Líquido (WLR) de fluxo trifásico (gás, água e petróleo) com Fracção de Volume de Gás (GVF) até 90%, a partir do qual a água corta. O contador é independente do estado do fluxo, da miscibilidade de fases como a emulsão, do óleo pesado e da transição de fases. XC-WCM utiliza o princípio da propagação e absorção de raios gama e tecnologia de medição de raios gama de dupla energia. Diferentes materiais têm diferentes coeficientes de absorção aos raios gama que passam através dos materiais. Uma fonte instalada emite raios gama a múltiplos níveis de energia que percorrem os materiais em fluxo no tubo de medição, e um detector mede diferentes níveis de raios gama de energia que passam através do fluxo. A partir destas medições, as fracções de petróleo, gás e água expressas em Fração do Volume de Gás (GVF) e Rácio Líquido da Água (WLR) são calculadas em tempo real através da combinação de equações de atenuação de raios gama a dois níveis de energia, e uma assunção unitária de fracções de fase. O Corte de Água é então determinado a partir de GVF e WLR. Uma característica especial do XC-WCM é que utiliza uma fonte gama de actividade extremamente baixa, classificada como categoria isenta pela AIEA, tornando as operações dos contadores extremamente seguras e menos obrigatórias. Características Medições WLR precisas de fluxo trifásico até 90% GVF Independente do efeito de emulsão, transição de fase ou viscosidade Medidor em linha, não intrusivo Operação remota e aquisição de dados Sem peças móveis, baixa manutenção
