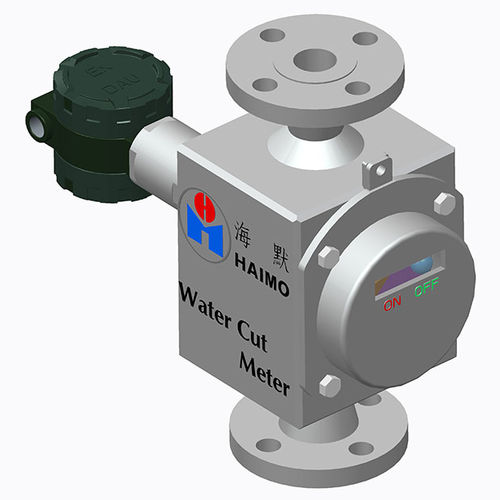

Analisador de concentração WCM

de gásde águade óleo

O medidor de corte de água (WCM) da Haimo é um medidor de gama de energia dupla (DGM) e determina o rácio água-líquido (WLR) do fluxo trifásico (gás, água e óleo) com fração de volume de gás (GVF) até 100%. O medidor é independente do estado do fluxo, da miscibilidade das fases, como emulsão, óleo pesado e transição de fase. O WCM utiliza o princípio de propagação e absorção de raios gama e a tecnologia de medição de raios gama de dupla energia. As fracções de petróleo, gás e água são calculadas em tempo real em condições de produção, através da combinação de equações de atenuação de raios gama a dois níveis de energia e de um pressuposto de unidade das fracções de fase. Ao resolver este sistema de equações, obtêm-se três fracções de fase expressas em termos de fração de volume de gás (GVF) e WLR. Características Medições exactas do rácio água-líquido em escoamento trifásico Independente do efeito de emulsão, transição de fase ou viscosidade Medidor em linha não intrusivo Funcionamento remoto e aquisição de dados Sem partes móveis, baixa manutenção Pegada pequena e peso leve Instalação simples e funcionamento seguro Perda de pressão nula ou reduzida Baixo consumo de energia Aplicações Monitorização do rácio água-líquido (corte de água) Em terra e no mar Vantagens Medições contínuas e em tempo real Baixos custos de capital e de operação Operação remota e automatizada
