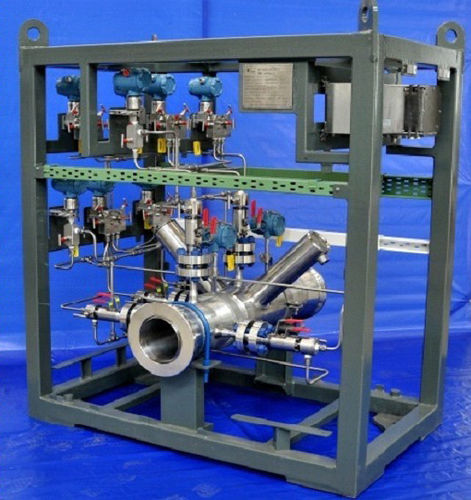

Higrômetro para gás WGM

em linha

A tecnologia Haimo Wet Gas Metering é uma extensão da tecnologia de medição multifásica padrão da Haimo Technologies. O contador de gás húmido é normalmente utilizado para medir os caudais de fase individual em produções de gás e condensado. Dependendo dos requisitos da aplicação, o contador de gás húmido pode ser de uma peça de bobina ou de um desenho montado em patins. O medidor de gás húmido Haimo (WGM) é uma tecnologia de ponta para a medição em linha do fluxo de gás húmido. O medidor permite a medição precisa do teor de líquido (água/condensado) no gás e do caudal individual de gás e líquido, com um desenho de estrutura muito compacto. Dependendo dos requisitos da aplicação, os medidores de gás húmido podem ser de uma peça de carretel ou de um desenho montado em patins. Haimo WGM utiliza tecnologia de medição de raios gama para determinar a fracção de fase e um medidor de venturi para determinar a taxa de fluxo total. Uma fonte instalada emite raios gama que percorrem os materiais em fluxo na tubagem de medição, e um detector mede a quantidade de raios gama que passam através do fluxo. As fracções de gás e líquidas expressas em fracção de volume de gás (GVF) são calculadas em tempo real através da combinação de equações de atenuação de raios gama, e uma hipótese de unidade de fracções de fase. Um Transmissor Multivariável (MVT) mede a pressão, temperatura e pressão diferencial do medidor de fluxo venturi, a partir do qual é determinado o caudal total do fluxo multifásico. Uma Unidade de Aquisição de Dados (DAU) efectua todos os cálculos e converte as medições de fluxo da linha para a condição padrão. O desenho exclusivo de redundância permite a auto-verificação e melhora a fiabilidade. Compacto, leve e modular Não-intrusivo Sem peças móveis, baixos requisitos de manutenção
