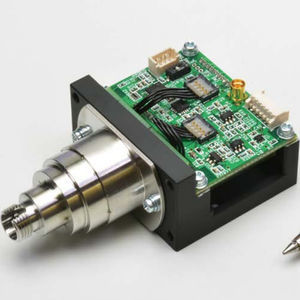

Contador de fotões H12386-113

de pulsospré-ajustadoanalógico

A série H12386 é um dispositivo de cabeça de contagem de fotões constituído por um tubo fotomultiplicador de embalagem metálica, juntamente com um circuito de contagem de fotões de alta velocidade e um circuito de alimentação de alta tensão. A alimentação de alta tensão do tubo fotomultiplicador e o nível de discriminação são predefinidos para valores óptimos, permitindo a medição da contagem de fotões através da simples ligação de uma fonte de alimentação de +5 V. A série H12386 tem também a função de detecção de luz em excesso para emitir um sinal no estado de que uma contagem de saída cai por excesso de luz incidente. Através deste sinal, os dados de medição podem ser julgados como normais ou não. Especificações - Fotocátodo Forma da área : Redondo - Fotocátodo Tamanho da área : Dia.8 mm - Comprimento de onda (curto) : 185 nm - Comprimento de onda (Longo) : 700 nm - Comprimento de onda (Pico) : 400 nm - Dimensão (L x A x P) : 30.0 mm x 22,0 mm x 54,0 mm - Tensão de entrada : +4,75 V a +5,25 V - Máx. Tensão de entrada : 6 V - Máx. Corrente de entrada : 40 mA - Contabilidade Senstibilidade a 200 nm Tipo : 9,7 x 104 s-1・pW-1 - Contabilidade Senstibilidade a 300 nm Tipo : 3,7 x 105 s-1・pW-1 - Contabilidade Senstibilidade a 400 nm Tipo : 4,9 x 105 s-1・pW-1 - Contabilidade Senstibilidade a 500 nm Tipo : 3,7 x 105 s-1・pW-1 - Contabilidade Senstibilidade a 600 nm Tipo : 1,1 x 105 s-1・pW-1 - Contabilidade Senstibilidade a 700 nm Tipo : 7,7 x 103 s-1・pW-1 - Linearidade de contagem : 5,0 x 106 s-1 - Dark Count Typ. : 50 s-1 - Contagem Escura Máx. : 100 s-1 - Resolução de pares de impulsos : 20 ns - Largura de pulso de saída : 10 ns - Altura do Pulso de Saída Min. : 2 V - Tipo de Altura de Pulso de Saída : 2.2 V - Resistência de carga recomendada : 50 Ω - Lógica de saída de sinal : Lógica positiva - Temperatura ambiente de funcionamento : +5 ℃ a +40 ℃ - Temperatura de armazenamento : -20 ℃ a +50 ℃ - Peso : 61 g
