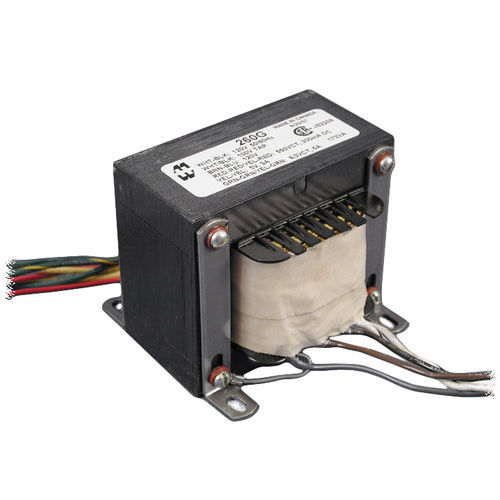

Transformador de corrente 260 Series

de potênciade alimentação elétricaencapsulado

Primário universal com ligações para 100, 120, 220 ou 240 VAC, 50/60 Hz. (Exceto o 260A6 que é apenas de 117V, 50/60 Hz) Concebido para pré-amplificadores, amplificadores de baixa potência, substituição geral, equipamento de teste, etc. Montagem económica, de estrutura aberta, em chassis - suporte de canal de dois orifícios (.187 dia. = G) (figura 1) ou montagem de quatro orifícios (figura 2). As unidades incluem uma proteção Faraday entre os enrolamentos primário e secundário. A nossa blindagem eletrostática reduz o acoplamento capacitivo do primário - atenuando grandemente o acoplamento de corrente de frequência mais elevada aos secundários. Cabos com comprimento mínimo de 5". Para uma maior seleção, consulte a nossa Série 300 de transformadores universais de placa e de filamento. Estas unidades foram concebidas para funcionar com AMBOS os enrolamentos primários energizados para uma eficiência máxima (ver tabela de ligações abaixo). O cabo da blindagem de Faraday - o fio cinzento - marcado SH (blindagem) acima, deve permanecer ligado à terra do suporte de montagem e, por sua vez, ao chassis.
