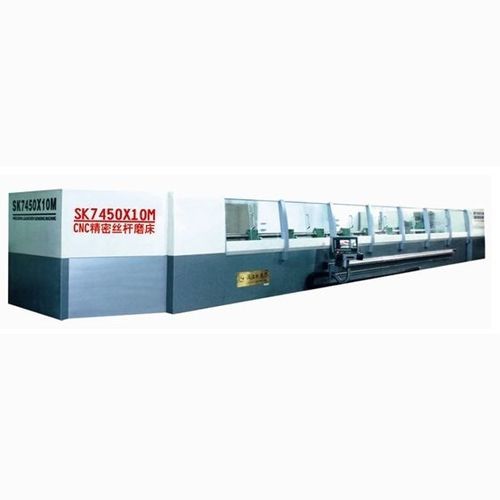

Retífica para fuso de esferas SK7450×100

CNCde 5 eixos

Esta máquina é utilizada principalmente para retificar parafusos com roscas Whitworth e Acme e parafusos de esferas com precisão 【Configuração do sistema CNC】 1、Equipada com um sistema CNC SIEMENS 828D, a máquina é controlada com cinco eixos programáveis, incluindo três síncronos。 2、No. de eixos programáveis Eixo Z: Avanço longitudinal da cabeça da roda (com escala de grelha) completo em loop fechado Eixo X: Avanço transversal da cabeça de roda Eixo C: Rotação do mandril de trabalho (com codificador angular) em ciclo fechado completo Eixo V: avanço vertical do cursor da cómoda Eixo W: avanço horizontal da corrediça da cómoda Fora dos eixos NC acima, o eixo C e o eixo Z estão ligados para realizar o movimento da rosca ； O curativo da roda é conduzido por um rolo de diamante formado ； Dois volantes elétricos podem controlar cada eixo NC manualmente。 【Exatidão de trabalho】 De acordo com o padrão chinês em questão, o erro de passo de um parafuso com passo não maior que 6 mm é certamente menor que os seguidores： V2πp 0.006mm；V300p 0.012mm；ep 0.092mm；Vup 0.060mm Erro do diâmetro do passo sobre uma rotação de 360 graus 0.005mm Erro do diâmetro do passo em todo o comprimento da rosca 0.090mm Rugosidade Ra 0.32μm 【Características técnicas】 1、Empregando um fuso de roda montado na parte traseira suportado por rolamentos hidroestáticos, a superfície da peça de trabalho melhora muito。 2 、 A estrutura otimizada do cabeçote de trabalho faz com que a velocidade do fuso de trabalho dobre, melhorando muito a eficiência da máquina。 3 、 O dressador de roda CNC otimizado pode vestir a roda de moagem em vários perfis necessários 4 、 Resfriador de óleo, sistema de resfriamento de alto fluxo e poderoso e sistema de filtragem dupla juntos garantem a influência da temperatura no processo de moagem ao mínimo。
