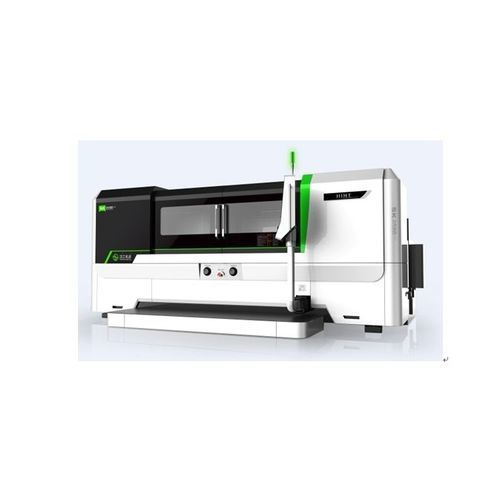

Retífica para fuso de esferas SK series

CNCde 5 eixos

A máquina é usada principalmente para moagem de parafusos com Whitworth & Acme rosca e bola-parafusos precisamente。 【Configuração do sistema CNC】 1、Equipada com um sistema CNC SIEMENS 828D, a máquina é controlada com cinco eixos programáveis, incluindo três síncronos。 2、No. de eixos programáveis Eixo Z: Travessia longitudinal da mesa (Com escala de grelha) completo em loop fechado Eixo X: Avanço transversal da cabeça de roda Eixo C: Rotação do mandril de trabalho (Com codificador angular) em ciclo fechado completo Eixo V: avanço vertical do cursor da cómoda Eixo W: avanço horizontal da corrediça da cómoda Fora dos eixos NC acima, o eixo C e o eixo Z estão ligados para realizar o movimento da rosca ； O curativo da roda é conduzido por um rolo de diamante formado ； Dois volantes elétricos podem controlar cada eixo NC manualmente。 precisão de trabalho】 1 、 parafusos de bola: P2 GB / T17587.3-1998 （ISO3408-3: 2006）, medido em estado dinâmico 2 、 Parafusos ACME ： P6 (JB2886-1992) 【Características técnicas】 1 、 Empregar um fuso de roda montado na parte traseira suportado por rolamentos hidroestáticos ， a superfície da peça de trabalho melhora muito。 2 、 A estrutura otimizada do cabeçote de trabalho faz com que a velocidade do fuso de trabalho dobre, melhorando muito a eficiência da máquina。 3 、 O dressador de roda CNC otimizado pode vestir a roda de moagem em vários perfis necessários 4 、 Resfriador de óleo, sistema de resfriamento de alto fluxo e poderoso e sistema de filtragem dupla juntos garantem a influência da temperatura no processo de moagem ao mínimo。 5 、 Com o software de moagem inteligente na conversa interativa homem-computador, o curativo e a moagem podem ser operados com conveniência e precisão。
