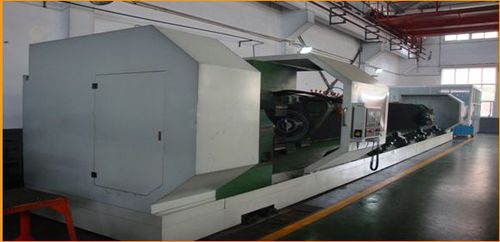

Máquina de turbilhonamento de roscas para fuso de esferas HJ092×80

A máquina é feita para parafusos de bola de moagem dura e parafusos Acme, capaz de diâmetro de trabalho de máquina sob100mmbut mais sua especificação, colocando-os através do furo do eixo de trabalho。 【NC configuração do sistema】 【Exatidão de trabalho】 A precisão do fuso de esferas usinado é de até grau P5 A precisão do parafuso Acme usinado é de até grau 8 【Características técnicas】 1、A cama é feita de ferro fundido qualificado com alta resistência 2 、 O fuso da ferramenta é suportado por rolamentos e sua rotação é acionada por um motor CA regulado com um conversor de frequência, de modo que funciona a uma velocidade periférica constante 3 、 O fuso de trabalho é acionado por um servo motor AC ； capaz de auto-indexar. Um codificador angular preciso montado no final do fuso, servindo como um elemento de referência de rotação e indexação。 4 、 O carro do cortador pode viajar transversalmente, e cada movimento é acionado pelo servo motor AC, acionando um fuso de esferas de precisão para obter avanço e recuo rápidos, alimentação periódica e compensação automática para o diâmetro do passo do trabalho。 5 、 A dureza dos flancos da rosca não pode ser diminuída por causa da fresagem dura 6 、 O custo de usinagem pode ser reduzido pelo uso de inserções CBN montáveis e indexadas 7、A zona de usinagem é resfriada com ar de compressão, de modo que a poluição causada pelo refrigerante pode ser eliminada。
