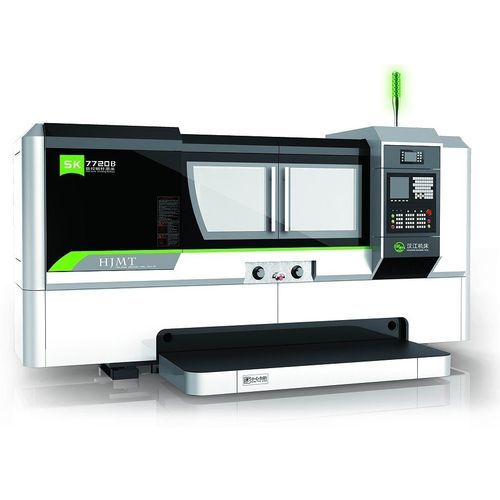

Retífica cilíndrica SK7720B

CNCde 6 eixoscom acionamento direto

Esta máquina é usada para moer vários vermes cilíndricos (ZA, ZN, ZI, ZK, ZC1), e também pode ser usado para moer parafusos trapezoidais。 【Configuração do sistema CNC】 No. de eixos programáveis: seis Eixo Z: transversal longitudinal da mesa (Com escala de grade) totalmente fechado em loop Eixo X: avanço transversal da cabeça de roda (Com escala de grelha) totalmente fechado Eixo C: Rotação do mandril de trabalho (com codificador angular) totalmente em anel fechado Eixo A: rotação angular da hélice (Com codificador angular) totalmente em anel fechado Eixo V: avanço vertical do cursor da cómoda Eixo W: avanço horizontal da corrediça da cómoda 【Exatidão de trabalho】 Sem-fins cilíndricos: quando a rosca começa = 1-2, a precisão é de até grau 4 ； quando a rosca começa ≥3, a precisão é de até grau 5 (pelo padrão GB) 。 Parafusos trapezoidais: a precisão é de até grau 6 (pelo padrão GB) 。 【Características técnicas】 1、Com discos de diamante duplo, o rebolo é vestido em perfis de rosca necessários。 2 、 O eixo da roda é acionado diretamente por um motor síncrono de ímã permanente embutido de alta potência (PMSM) para obter uma alta potência e baixa vibração。 3 、 O ajuste do ângulo da hélice é feito e bloqueado automaticamente, preciso e rápido。 4、Os dois discos de diamante é conduzido pelo servo motor AC, garantindo uma velocidade constante e baixa vibração。 5 、 Com um dispositivo de alinhamento manual fornecido para correspondência de rosca pré-cortada, é adequado para fabricação em lote。 6 、 Um sistema de balanceamento dinâmico e um dispositivo de alinhamento automático on-line podem ser fornecidos se opcionais pelo usuário。 7、Uma tampa totalmente fechada e um extrator de névoa de óleo são fornecidos com a máquina para melhorar o ambiente de trabalho。
